[유용한사이트] 한국수력원자력(KHNP)





한국수력원자력(한수원)은 우리나라 최대규모 발전공기업이다.



한수원 홈페이지에는 원자력전공 공부를 하기에 유용한 공개된 원자력 정보들이 많으므로 이를 알아보도록 하자!



(한수원은 원자력 말고도 풍력, 수력 등 다양한 발전원으로 전기를 생산하지만, 이 블로그는 원자력 전공공부 블로그이기 때문에 원자력만 추려서 사이트 중 유용한 정보들을 정리해보았다.)





회사소개, 정보공개, 원자력, ESG경영, 한수원채용, 기업홍보, 참여마당



○회사소개 - 일반현황

한수원에서 관리중인 발전설비의 현황에 대하여 알 수 있다.



[발전설비현황]

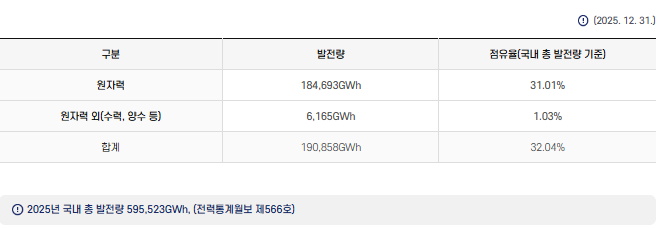

[발전량]





*발전용량과 발전량을 비교해보면 원자력발전용량은 총 26,050 MW로 전체 한수원 발전용량의 82.76%를 차지하지만, 발전량의 경우 184,693 GWh로 전체 발전량인 190,858 GWh 대비 약 96.8%를 차지하는 것을 알 수 있다. 이는 24시간 중 실제로 발전이 가능한 시간 및 365일 중 가용할 수 있는 기간 등이 반영되어 있기 때문이다.



이와 관련된 용어로 '이용률'과 '가동률'이 있다.



• 이용률 = 실제발전량/(하루발전량(MWD) ×전체기간) = 총발전량/(설비용량이나 평균출력×발전가능총시간)
• 가동률 = 운전기간/전체기간 =실제발전시간/발전가능 한 총 시간

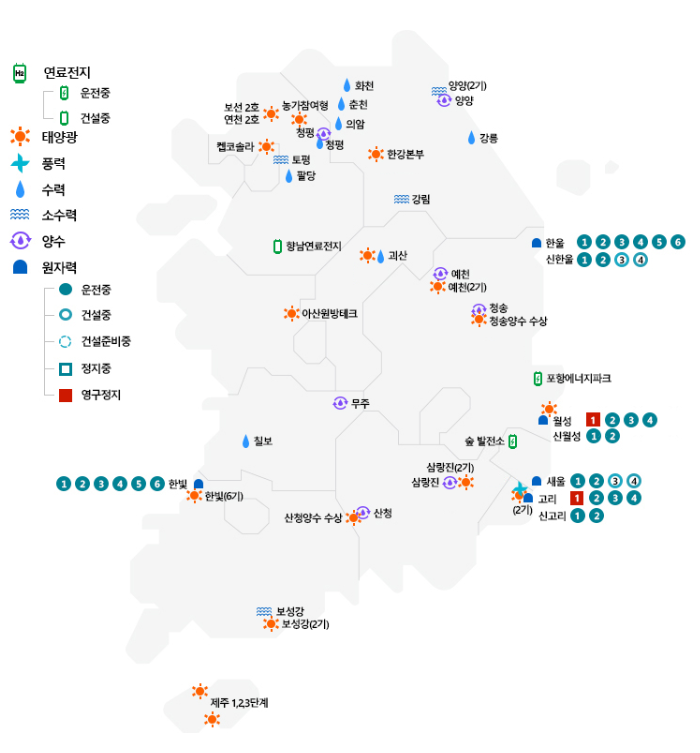

한수원에서 운영중인 원자력발전 본부는 동해에 4곳, 서해에 1곳해서 총 5곳이 있다.

- 고리원자력본부(부산광역시 기장군): 고리 #2,3,4/ 신고리 #1,2 (고리1호기 제외 총 5기, 고리1호기는 영구정지됨)

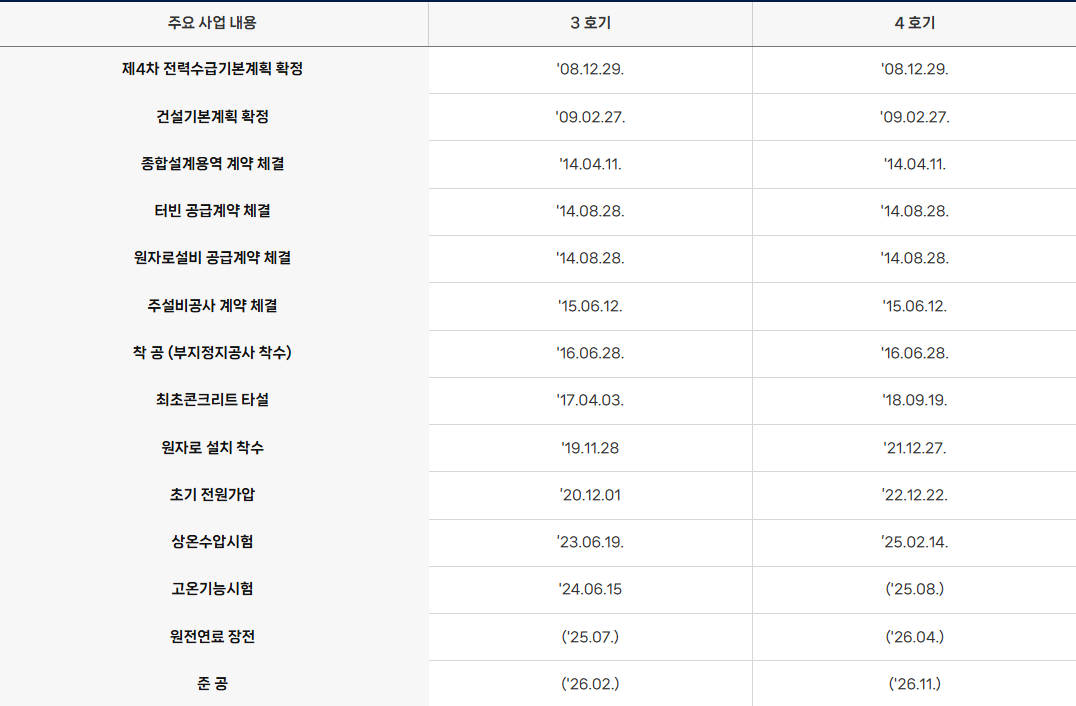

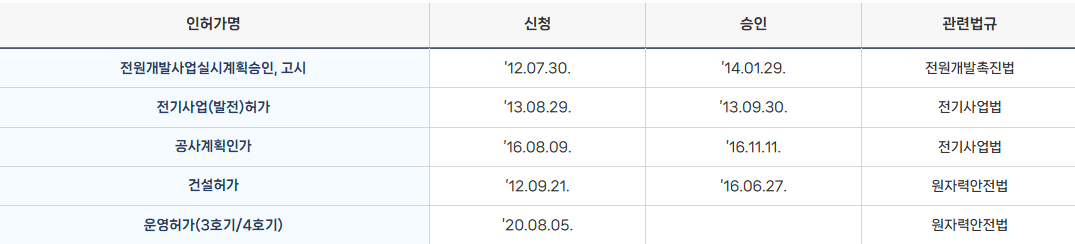

- 새울원자력본부(울산광역시 울주군): 새울 #1,2,3 (새울 3호기 25년 운영허가 취득, 4호기는 운영허가 진행중. 준공되면 총 4기)

- 월성원자력본부(경상북도 경주시): 월성 #2,3,4/ 신월성 #1,2  (월성1호기 제외 총 5기, 월1호기는 영구정지됨)

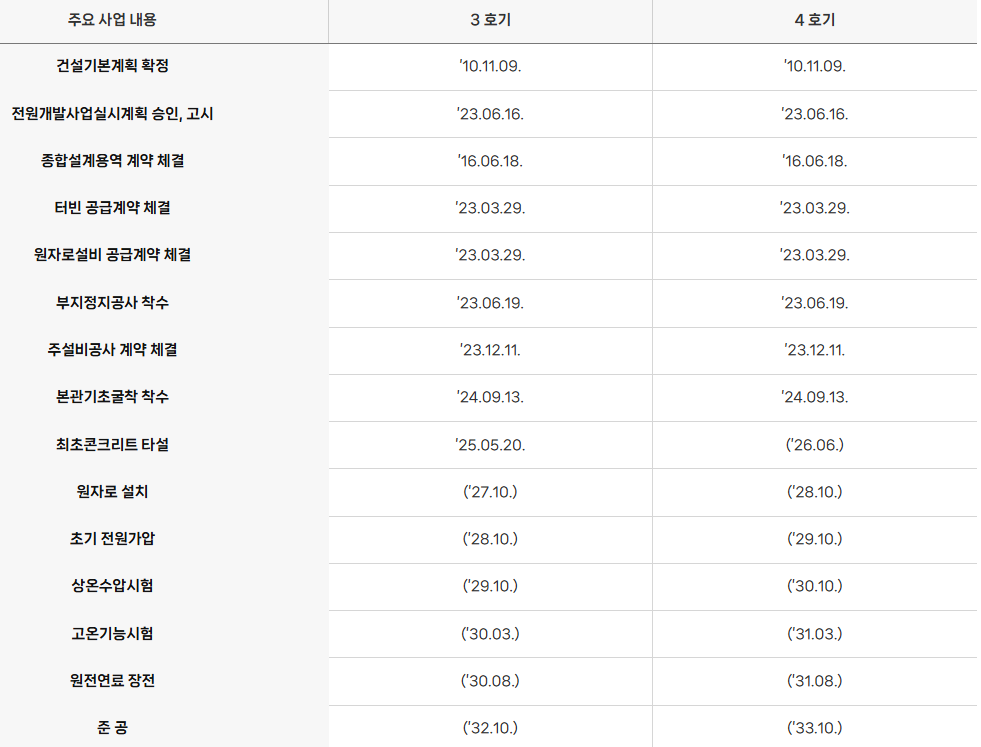

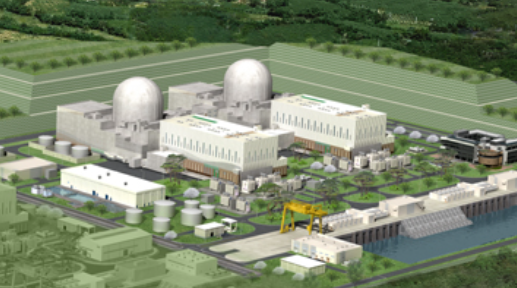

- 한울원자력본부(경상북도 울진군): 한울 #1,2,3,4,5,6 /신한울 1,2 (신한울 3,4호기 건설중, 준공되면 총 8기)

- 한빛원자력본부(전라남도 영광군): 한빛 #1,2,3,4,5,6 (총 6기)



원자력발전소 호기별 현황은 아래와 같다.



[원자력 발전소 현황(가동원전)]



2025년 12월 31일 기준이라, 작년 말에 운영허가를 취득한 새울 3호기는 빠져있다. 건설중인 원전은 건설원전으로 분류되어 목록에 없는데, 올해 운영허가 목표 예정인 새울4호기, 그리고 건설중인 신한울 3,4호기가 있다.

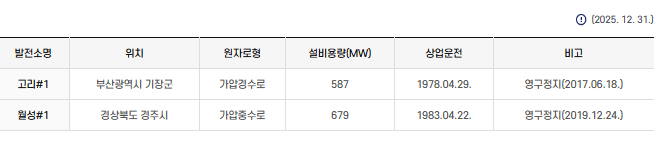

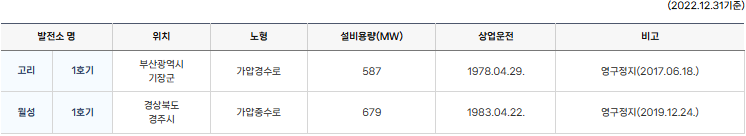

[원자력 발전소 현황(영구정지)]

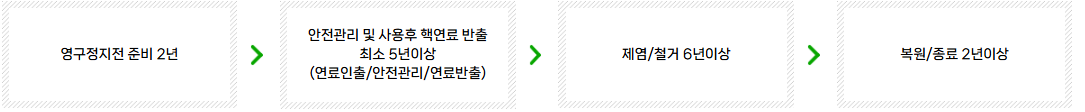

영구정지 이후 해체를 준비중인 고리1호기 및 월성1호기의 현황도 나와있다. 고리1호기의 경우 2025년 6월 26일 원안위로 부터 해체승인을 취득받아 실제로 비관리구역 해체 진행 중에있으며, 월성은 아직 해체 인허가 진행중에 있다.



이외  한수원이 운영하는 수력, 소수력, 양수, 태양광, 풍력, 연료전지의 내용들도 나와있으니 관심이 있다면 찾아보길바란다!



○에너지 -핵심사업- i -SMR/SSNC

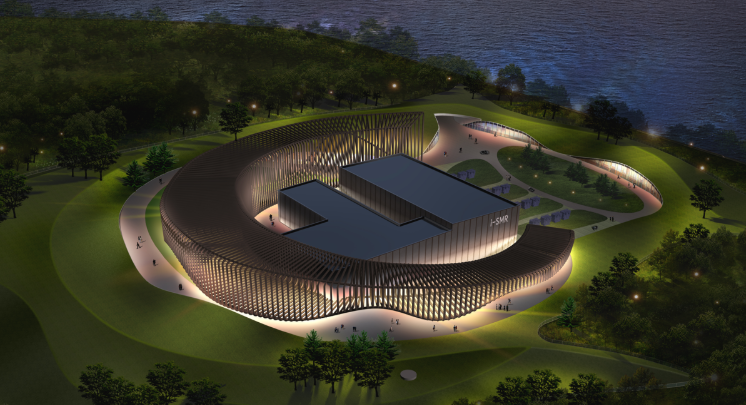

i-SMR(Innovative Small Modular Reactor)은 혁신형 소형모듈원자로로 공공주도 SMR 노형이다.



i-SMR의 핵심기술은 아래와 같다.



■안전 계통

 - 일체형 원자로로 대형 냉각재상실사고 배제

 - 피동안전계통설계로 사고시 자연력을 활용하여 원자로 냉각 및 유지

■ 원자로 건물 지하화

 -  내진설계 상향 (0.2~0.3g → 0.5g)

 -  항공기 충돌사고를 대비해 방사선 방호 및 물리적 방호 강화

■ 모듈화 및 공장 제작

 -  원자로 및 기계계통 모듈화

 -  현장 작업 및 건설 공기 대폭 감소

■ 건설물량 대폭 감소

 -  계통 단순화 및 다수 모듈 통합 배치

 -  보조 전력망과 기기 등 공유

■ 운전 및 운영 인력 최적화

 -  AI, DT 등 4차산업혁명 기술을 적용한 자율운전 및 원격운전

 -  통합 주제어실 3인 운전 가능

■ 부하 추종 운전

 -  재생에너지의 간헐성 보완을 위한 부하 추종 운전 기능 제공

■ 다목적 활용

 -  수소 생산, 공정열, 난방열 공급 및 해수 담수화 등

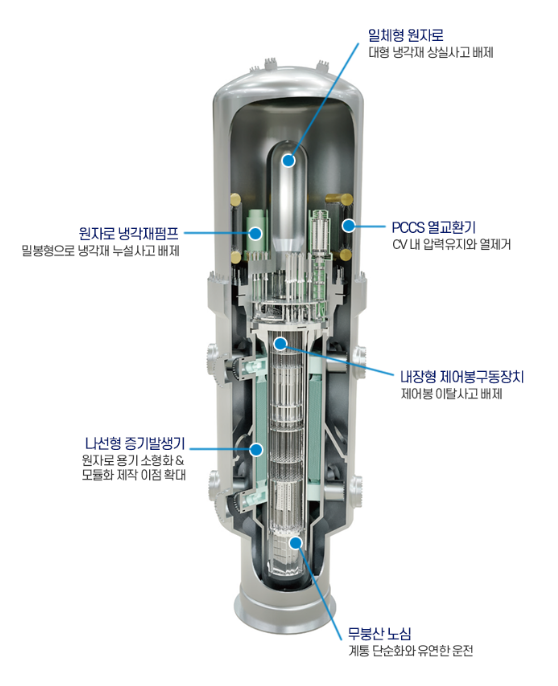

i-SMR의 핵심설계 특징은 다음과 같다.



■ 핵심 설계 특징
 - 완전 피동안전계통 원자로
 - 중대사고를 포함한 모든 사고 조건에서 운전원 개입, 전력공급없이 원자로 정지 및 무한 냉각상태 유지
■ 건식형 원자로 설계
 - 모듈의 유지보수 시 별도의 충·배수 절차가 필요 없어 비용 절감 및 기간 단축
냉각수에 의한 재료 부식 방지 조치 불필요
■ 무붕산 운전
 - 무붕산 운전을 적용하여 화학 및 체적 제어계통(CVCS) 단순화
• 붕산사용으로 인한 방사성 폐기물이 발생하지 않음
• 제어계통 단순화를 통한 계통체적 및 기기 개수 감소
■ 내장형 CRDM
 - 원자로 용기 안에 제어봉 구동장치를 배치하여 제어봉 이탈사고를 방지하고 중대사고 확률 감소
■ 재생에너지와 보완 가능한 유연성
 - i-SMR의 부하 추종 능력을 활용하여 태양광, 풍력과 같은 재생에너지의 간헐성을 보완하여 안정적으로 전력을 공급



SSNC(SMR Smart Net-Zero City)는 혁신형 SMR 기반 무탄소 에너지믹스 스마트도시 플랫폼으로
혁신형 SMR 기반으로 한 친환경 에너지시스템과 스마트도시의 결합으로 지속가능한 발전과 탄소중립 달성을 목표로 한다.



■ 특징
 -  혁신형 SMR과 재생에너지를 활용, 도시에 무탄소 친환경 에너지 공급
 -  도시개발 계획, 산업구성 등을 고려 최적 에너지믹스 구성
 -  전력 이외 다양한 분야의 탄소 배출 저감 가능 (열, 수소 활용)



■ 장점

 ▶친환경성
 - 혁신형 SMR과 재생에너지로 구성된 무탄소에너지 공급
 - 분산 에너지로 송전망 건설 최소화 및 자연환경 보전에 유리
 ▶ 경제성
 -  기존 에너지믹스 구성 대비 30%의 발전비용 절감 가능
 -  EU 탄소국경조정제도 등 글로벌 탄소배출규제 대응
 ▶ 유연성
 -  혁신형 SMR의 부하추종 운전으로 재생에너지 간헐성 보완
 -  수소생산, 담수화, 공정열 등 다양한 에너지 활용



나머지 원자력관련 정보들은 별도 모듈 사이트인 '열린원전운영정보'에  있다.

사이트주소: https://npp.khnp.co.kr/

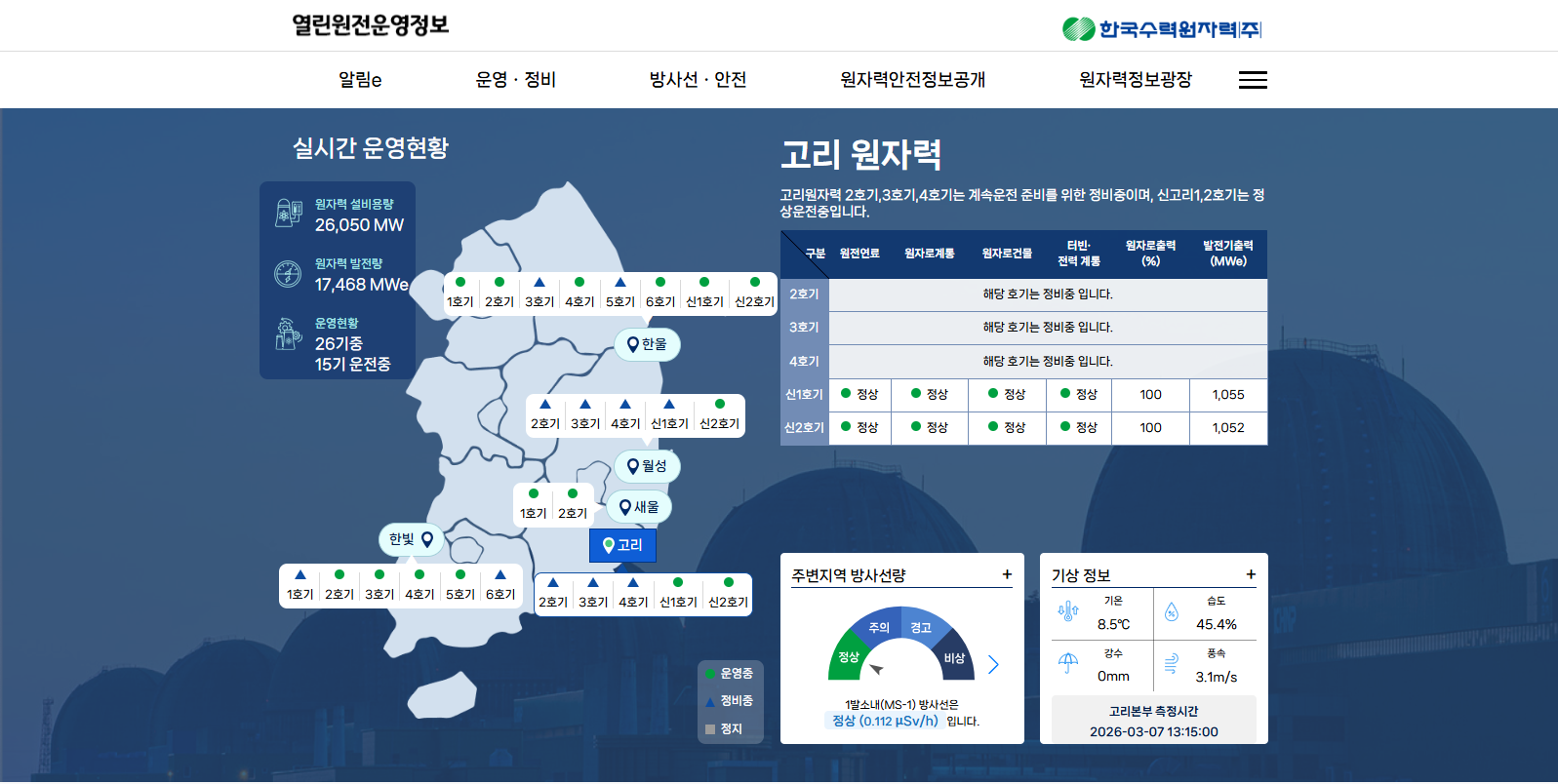

메인 열린원전운영정보 - 한국수력원자력



○열린원전운영정보 - 알림e

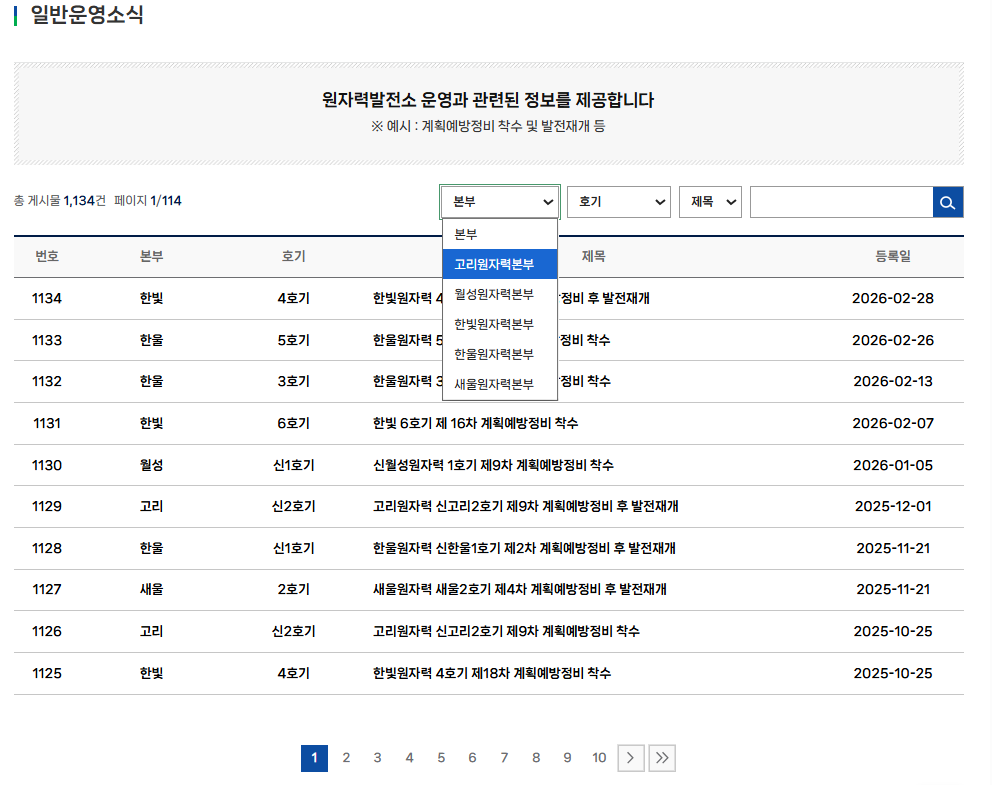

알림e - 일반운영소식은 각 본부, 호기별로 일반적인 운영소식(계획예방정비 착수, 발전재개 등)의 정보를 확인할 수 있다.



알림e - 사건소식은 각 본부, 호기별로  행정기관 보고 및 인터넷 공개 의무(보고대상) 사건의 발생과 조치완료(발전재개) 사항(원자로 정지, 방사성물질 누출, 사망사고, 안전운영 영향우려의 자연재해 등)을 확인할 수 있다.

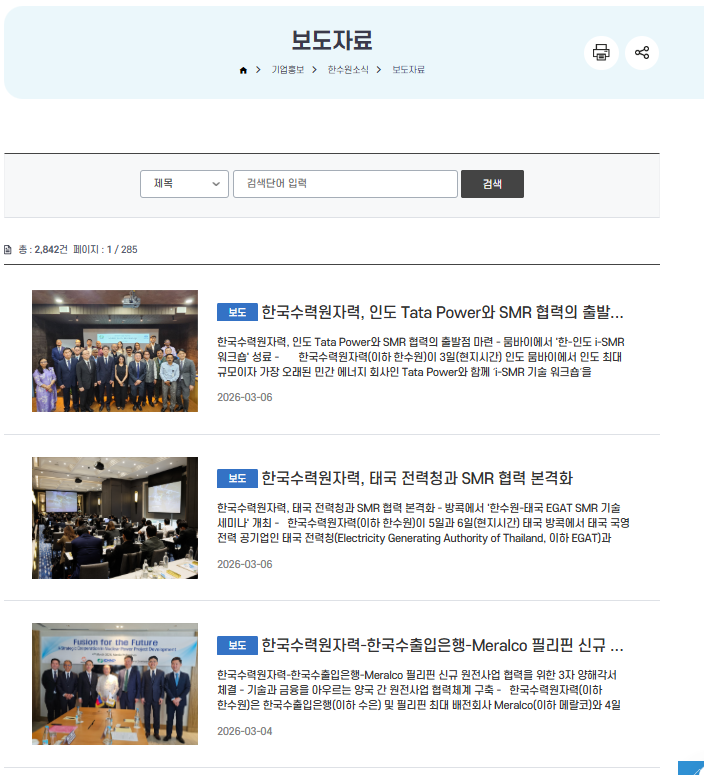

알림e의 보도자료의 경우 회사 메인 홈페이지의 기업홍보-한수원소식-보도자료로 이동되어 통합관리되고 있다. 원자력업계 주요 소식들을 알 수 있으므로 업계동향을 파악하기 좋다.



○열린원전운영정보 - 운영ㆍ정비



운영ㆍ정비의 경우 운영 현황 및 실적, 주요정비 현황과 함께 5개 본부(고리, 새울, 월성, 한빛, 한울)의 호기별 운영정보, 계획예방정비,  기상 온배수 폐수정보 등을 알 수 있다.



■ 일반현황

- 원자력발전소별 현황 및 발전원별 현황에 대하여 알 수 있다. 원자력발전소 현황은 회사홈페이지의 회사소개-일반현황과 동일한 정보가 올라와 있다.



[원자력발전소 현황]



[원자력발전소 정지 현황]

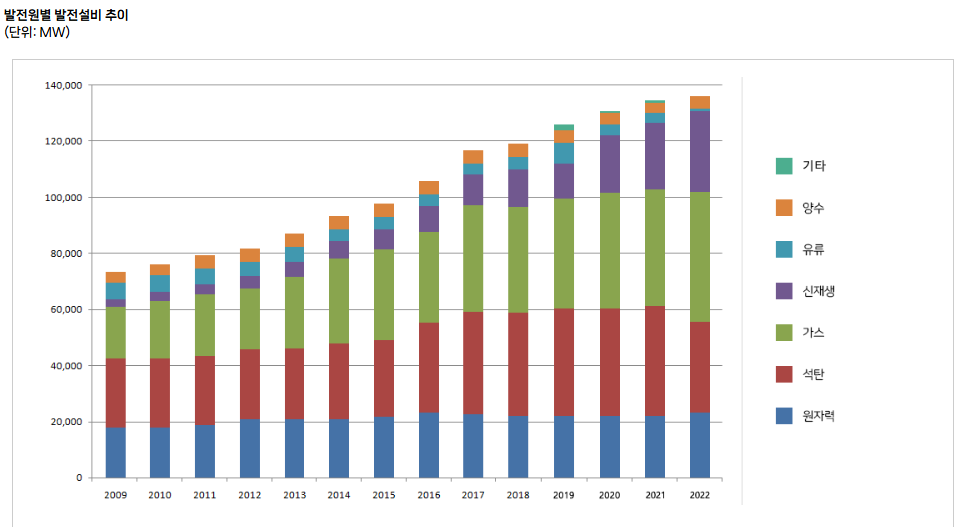

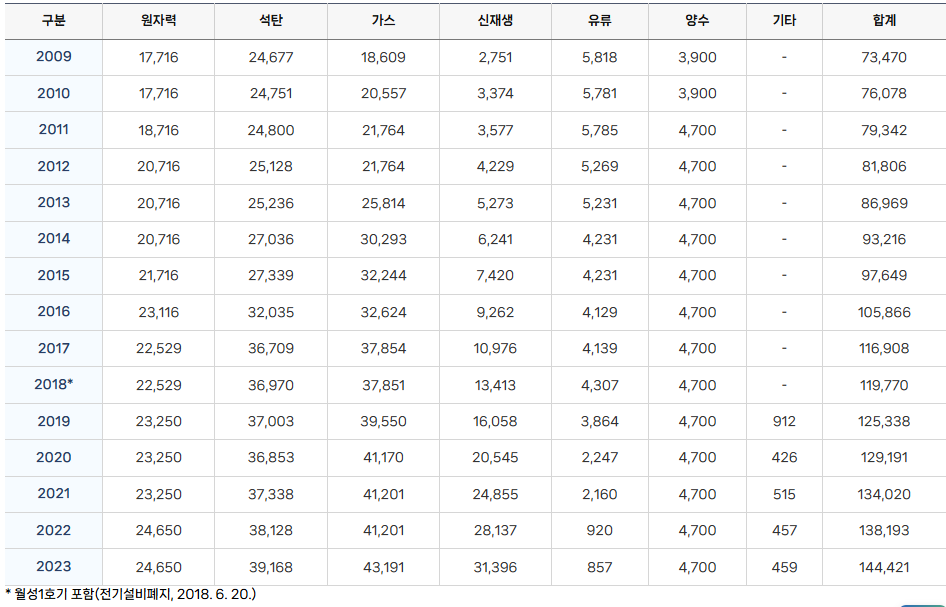

[발전원별 현황- 발전설비]





발전원별 발전설비 추이는 발전용량(MW)을 나타내는것으로 얼마나 발전설비가 발전원별로 도입되어 있는지를 나타낸다.

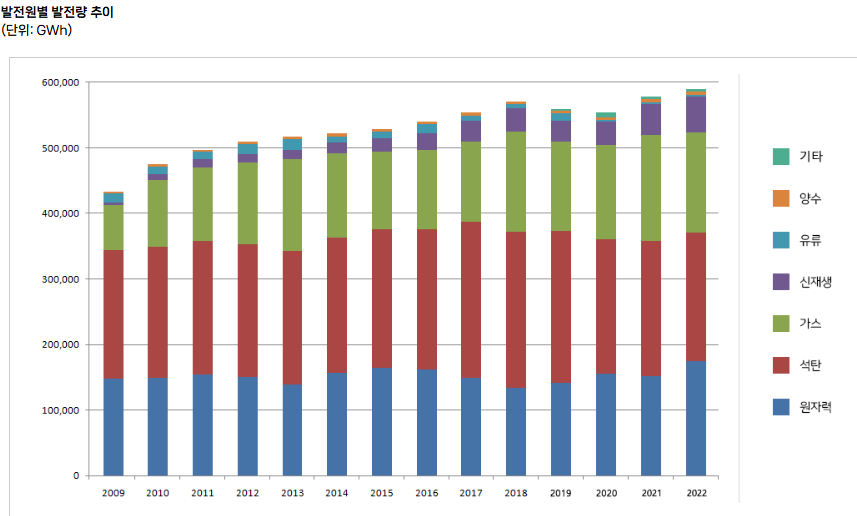

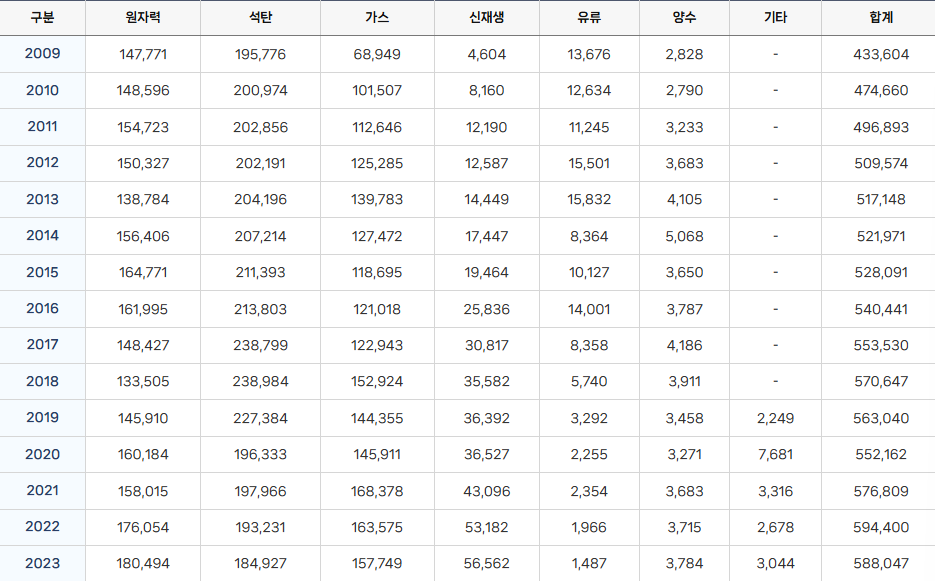

발전원별 발전량 추이는 실제로 발전설비를 돌려서 발전을한 발전량(GWh)을 나타낸 것으로 발전설비가 얼마나 가동되고 이용되어 전기를 만들어 냈는지를 나타낸다.



■ 연도별발전량



연도별 발전량에서는 한해 원자력이 얼마나 이용, 가동되어 발전했는지. 전체 및 호기별로 확인할 수 있다. 이용률의 정의 특성상 100%넘는 경우도 있다.



■ 이용률, 가동률

- 이용률: 발전설비 운영의 효율성과 활용도를 나타내는 지표로써 설비의 건전성 및 운영인력의 우수성 등 발전소 운영기술 수준을 평가하는 직접적인 척도
- 가동률: 연간시간에 대한 발전소의 실제 가동시간의 비율로 이용률과 더불어 원전의 안전성, 경제성을 나타내는 중요한 지표 중 하나

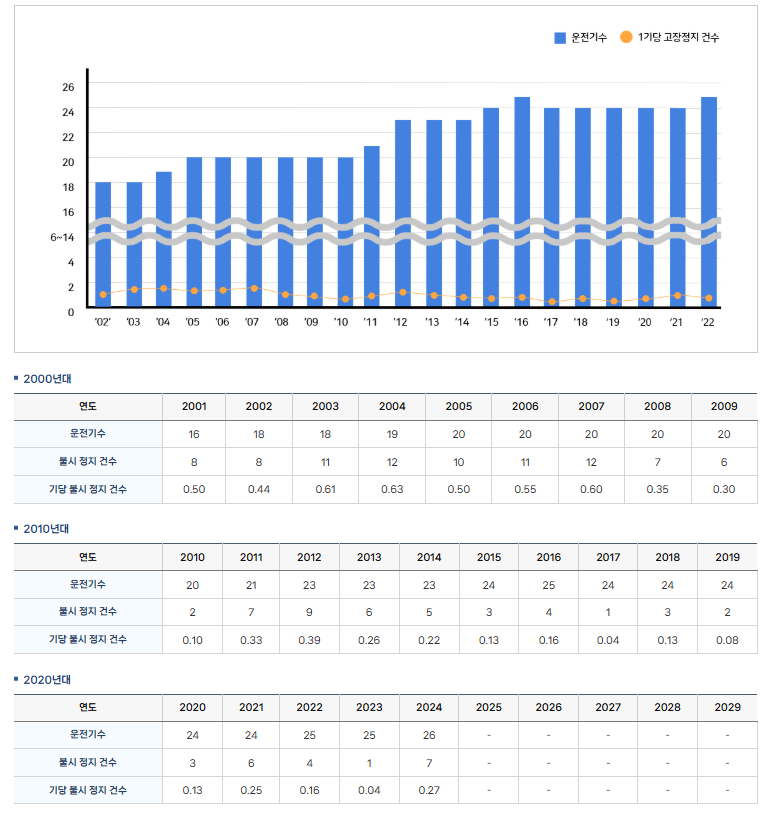

■ 불시정지

- 불시정지는 1년 동안 정상 운전중 기기고장 또는 인적 요인에 의해 발전소가 불시 정지한 건수를 의미하며, 안전성과 전기품질 확보 측면에서 원전의 운영관리 수준을 나타내는 지표.
- 원자력 발전의 초기단계인 1980년대 중반까지는 연간 호기당 5건 이상의 불시 정지율을 보였으나, 1990년대 들어서부터는 운영경험과 관련 기술의 축적으로 호기 당 1건 내외로 안정되었으며 2000년 이후에는 연간 호기당 약 0.3회의 우수한 실적을 보이고 있다.

- 2024년에는 가동원전 26기에서 7건의 불시정지가 발생하여 연간 호기당 불시정지율은 0.27건을 기록하였음.

■ 주요 정비현황

- 주요정비현황에는 안전관련 설비의 부적합사항/가동중 검사(IST), 보수 및 교체 및 주요 설비 정비(개선, 교체), 그리고 기타 공개자료 등이 매우 상세히 업로드 되어있다. 공부를 하기보다는 실무에 쓸만한 정보들을 획득하기 좋은 페이지이다.

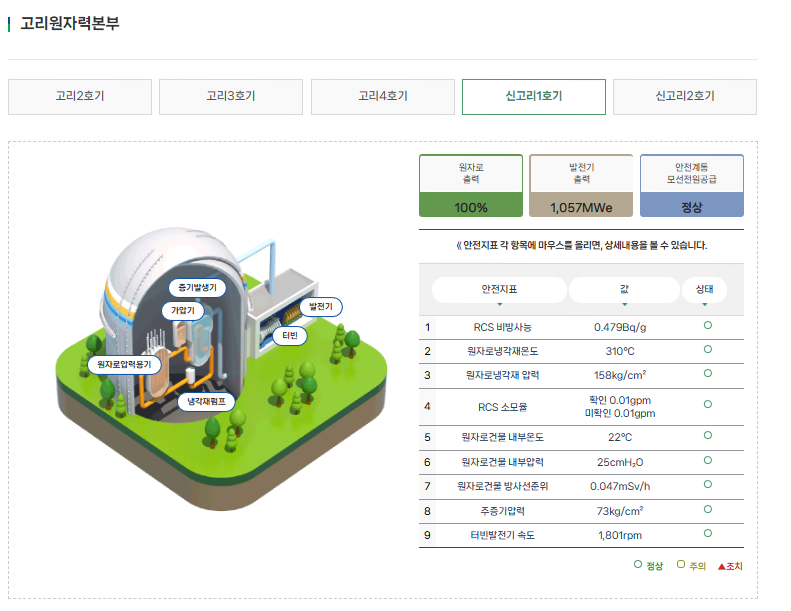

■ 호기별 운영정보



- 호기별 운영정보의 경우 각 발전소 본부의 호기별 주요 정보들과 일반운영소식, 사건사고, 계획예방정비, 주요정비현황 및 호기별 인허가 문서(공개본)이 한페이지에 보기 좋게 정리되어 있다. 단 정비중 발전소의 실시간 운전정보는 제공하지 않으며, 정비기간이라 함은 계획예방정비의 착수로부터 시작해서 발전 재개까지의 기간이다.

공개되는 안전지표 9가지이며, 각 지표별 내용과 정상범위, 현재 값이 표로 정리되서 공개되어있고, 안전계통이 모선전원에 공급받고있는지도 함께 공개된다.

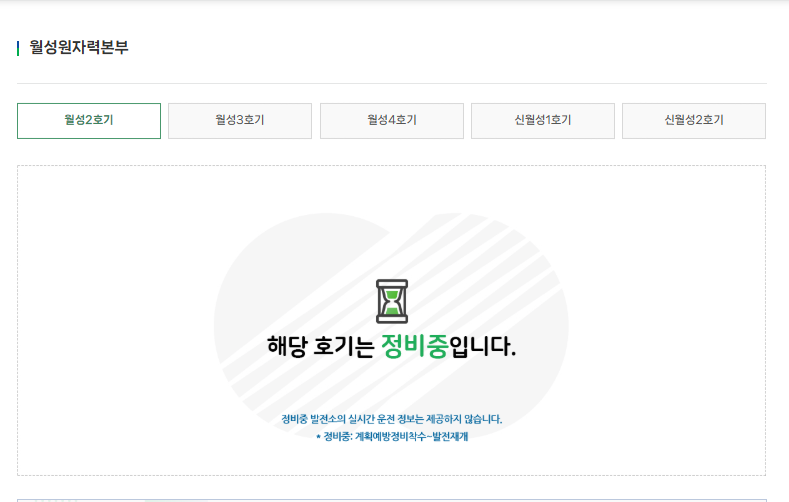

중수로의 경우 호기 특성상 공개되는 안전지표가 경수로와 상이하나, 현재 2~4호기 모두 정비기간중으로 확인이 어려워서 나중에 추후 업로드 하도록 하겠다!

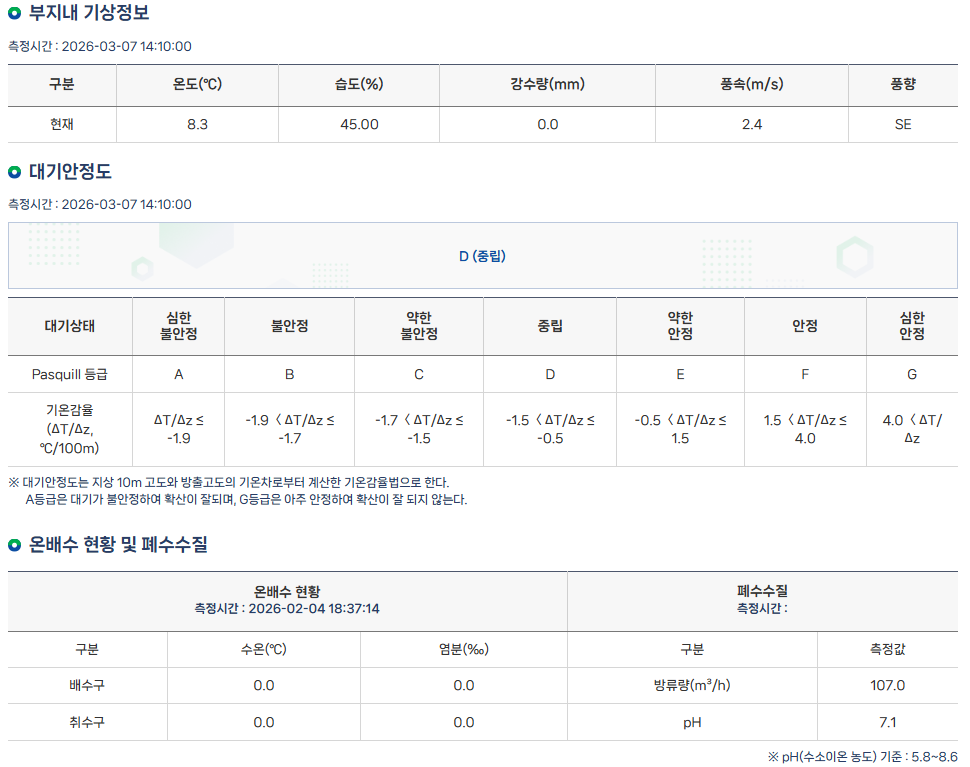

■ 기상, 온배수 및 폐수정보



이 페이지에는 각 본부의 실시간 부지별 기상정보(온도, 습도, 강수량, 풍속, 풍향)과 대기안정도, 온배수 현황 및 폐수 수질이 공개되어있다.

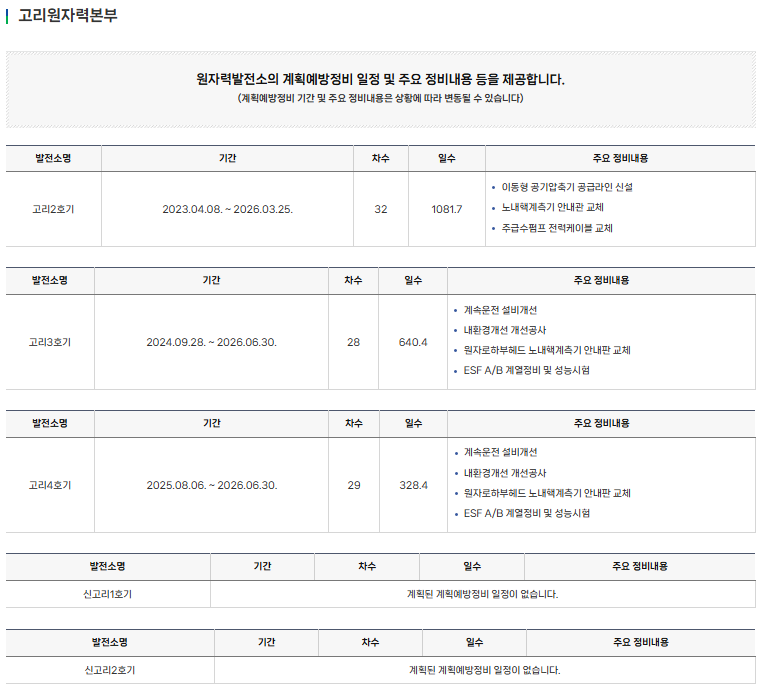

■ 계획예방정비



계획예방정비 페이지에서는 원자력발전소의 계획예방정비 일정과 정비 중 주요 정비 내용에 대하여 본부별로 확인이 가능하다!



○열린원전운영정보 - 방사선ㆍ안전

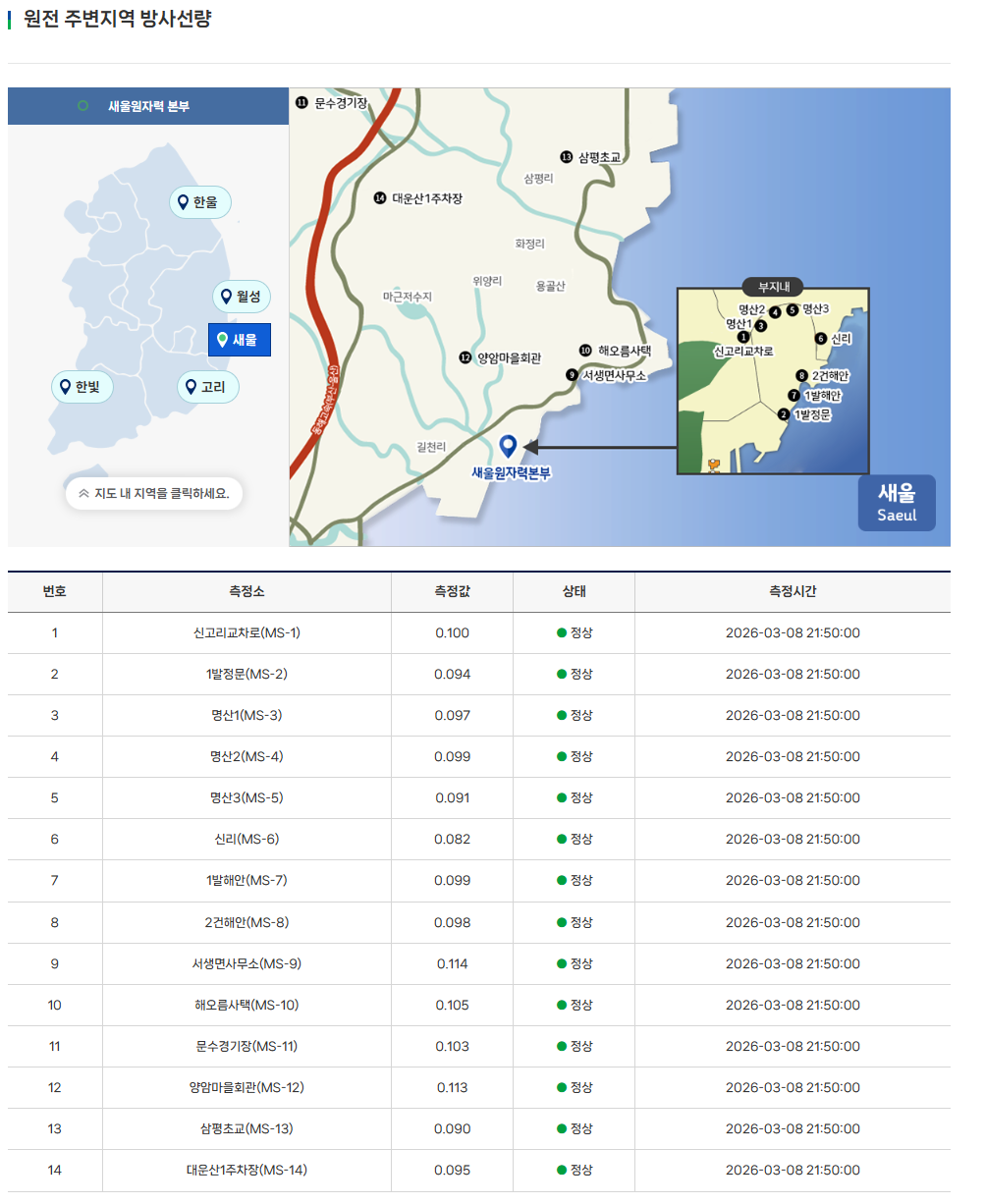

■ 원전주변지역 방사선량





실시간으로 각 본부별 위치에 있는 측정소의 방사선량 측정값을 확인할 수 있다.

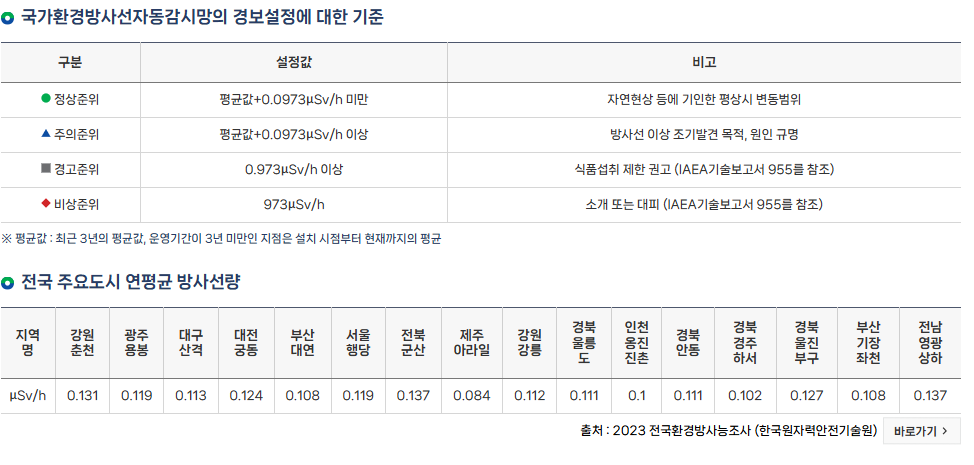

참고로 원전을 포함한 전국 실시간 방사선량은 국가환경방사선자동감시망(IERNet)에서 확인 가능하다!



::: IERNet :::



■ 방사능방재대책



원자력시설 등의 방호 및 방사능 방재 대책법 (약칭: 방사능방재법 )에 따른 조직 구성을 확인할 수 있다.



• 정부 - 지방자치단체 및 사업자의 방사능방재활동을 지원하고 방재대책에 관한 정책을 총괄
• 지방자치단체 -  관할지역 주민의 생명, 재산 및 환경보호를 위한 수단을 강구하고 시행
• 원전사업자 -  방사능재난 등의 예방, 확산 방지 및 수습을 위하여 방사능재난에 대비하기 위한 기구를 설치·운영하고 사고수습과 사고의 확대를 방지하며 종사자에 대한 방사능 재해를 최소화 하기 위한 방호조치 시행

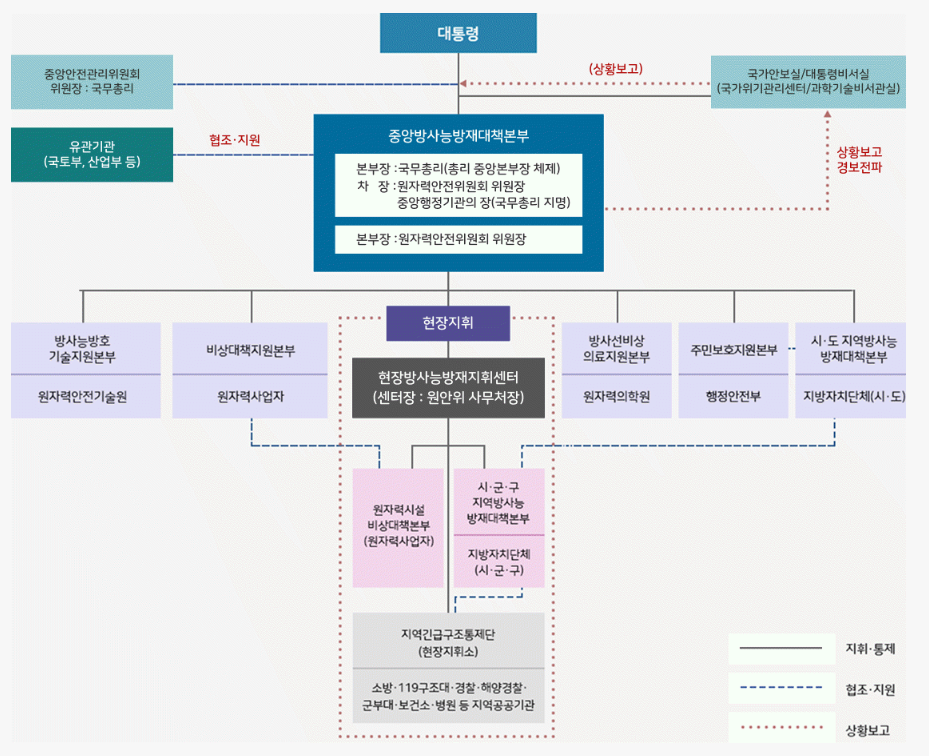

[국가방사능방재 체계도]

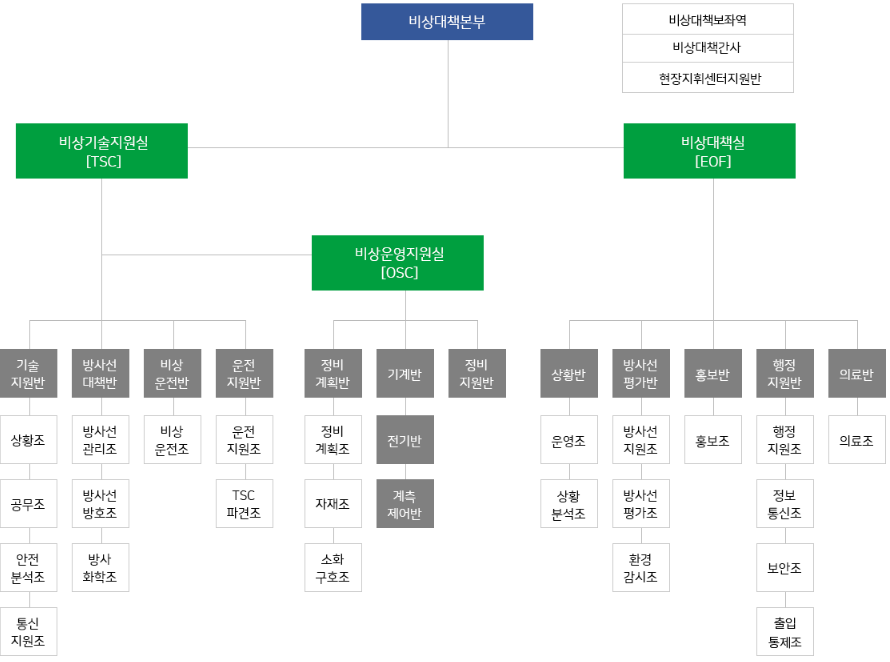

[원전비상대응조직]

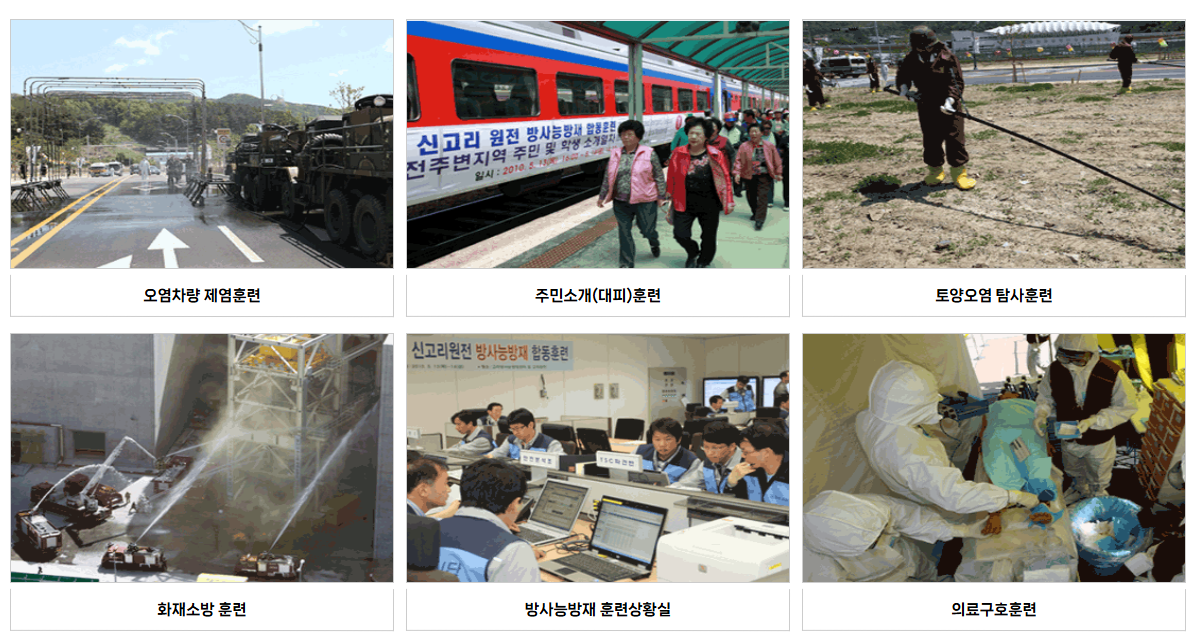

[방사능 방재훈련]

훈련명	정의	훈련주관	훈련주기
연합훈련	중앙정부, 지방자치단체, 지정기관, 한수원(주) 등 국가 모든 방사능방재 관계기관이 참여하는 국가 주도의 훈련	원자력안전위원회	연 1회
합동훈련	지방자치단체, 지정기관, 한수원(주) 등이 참여하는 지자체 주도의 훈련	지방자치단체	부지별로 2년에 1회
전체훈련	발전소 내 전 비상조직이 참여하는 훈련	한국수력원자력	발전소별 연 1회
부분훈련	발전소내 비상조직별로 특정 주제를 선정하여 부분적으로 실시하는 훈련	한국수력원자력	발전소별 분기별 1회



[방사선비상]: 원자력시설에서 방사성물질 또는 방사선이 누출되거나 누출될 우려가 있어 긴급한 대응조치가 필요한 방사선비상 상황



[방사능재난]: 방사선비상이 국민의 생명과 재산 및 환경에 피해를 줄 수 있는 상황으로 확대되어 긴급한 대응조치가 필요한 상황

- 백색비상: 방사성물질의 밀봉상태의 손상 또는 원자력시설의 안전 상태 유지를 위한 전원공급기능에 손상이 발생하거나 발생할 우려가 있는 등의 사고로서 방사성 물질의 누출로 인한 방사선영향이 원자력시설의 건물 내에 국한될 것으로 예상되는 비상사태

- 청색비상: 백색비상 등에서 안전상태로의 복구기능의 저하로 원자력시설의 주요 안전 기능에 손상이 발생하거나 발생할 우려가 있는 등의 사고로서 방사성물질의 누출로 인한 방사선영향이 원자력시설 부지 내에 국한될 것으로 예상되는 비상사태

- 적색비상: 노심의 손상 또는 용융 등으로 원자력시설의 최후방벽에 손상이 발생하거나 발생할 우려가 있는 사고로서 방사성물질의 누출로 인한 방사선영향이 원자력시설 부지 밖으로 미칠 것으로 예상되는 비상사태

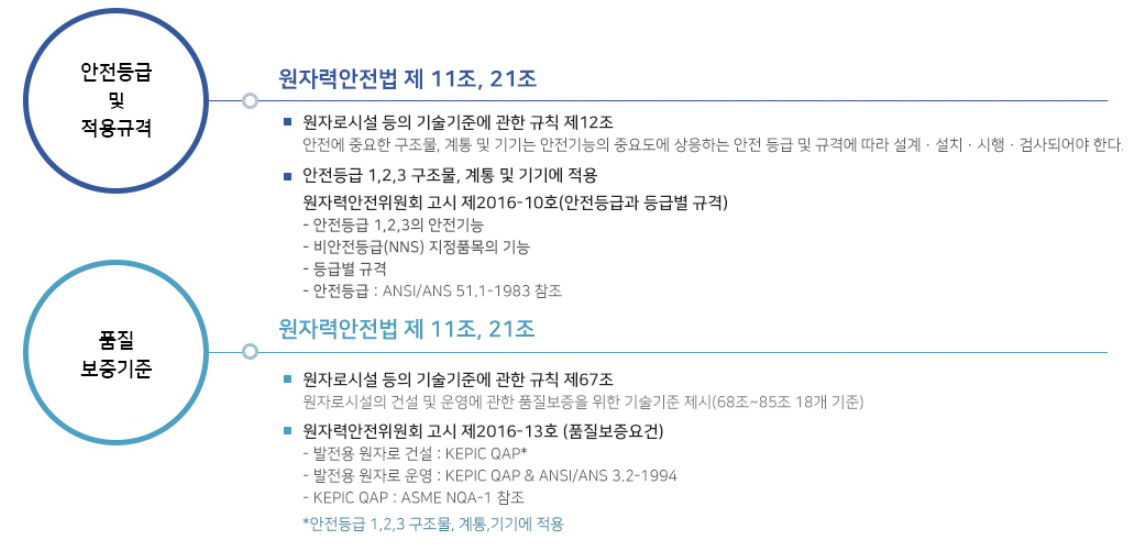

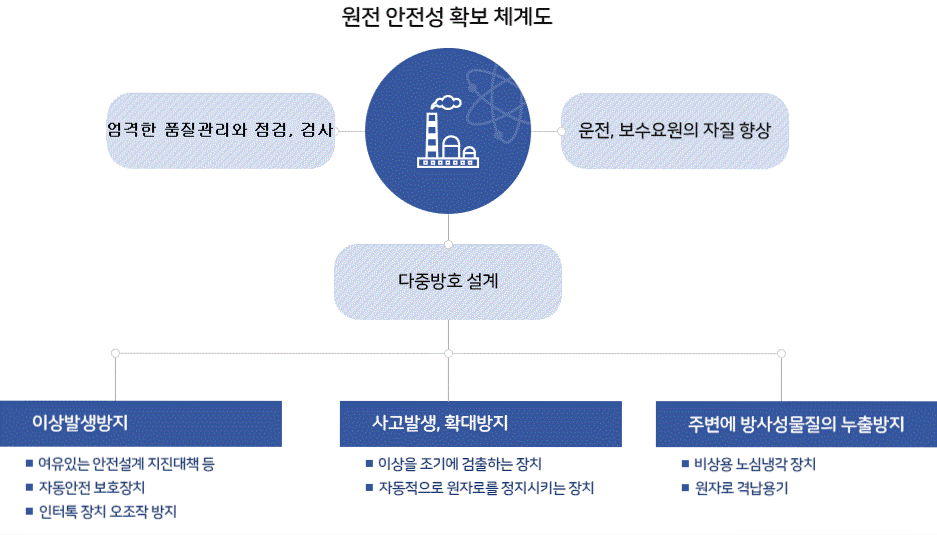

■ 원자력안전

비고	목표	내용
원자력안전	개인, 사회, 환경보호	원전에서의 방사선재해에 대한 효과적인 방호대책 수립 및 유지
방사선 방호	작업종사자 및 대중보호	- 정상운전시 : 발전소내 방사선피폭과 외부로 방사성물질의 배출 제한 - 사고시 : 방사선 피폭의 정도를 완화
기술안전	원자력 시설의 안전 확보	- 높은 신뢰도 확보를 통한 사고예방 - 설계시 고려된 모든 사고에 대한 방사능 피해 최소화 - 중대사고의 가능성이 극히 적도록 보장





[심층방어(Defense in Depth)]: 이상상태의 발생을 방지, 이상상태 발생 시 확대 억제, 사고로 진전시 그 영향 최소화 및 주변주민 보호를 위해 사고의 진전 단계마다 적절한 방어체계를 갖추는 것

- 심층방어 전략: 다단계 방호 + 다중방벽

- 다단계 방호(Multiple Levels of Protection) : 정상상태 유지, 이상상태 조기대응, 사고방지, 사고완화, 소외 대응 조치(5단계)

단계	목표	핵심수단
1단계	이상 작동 및 고장 예방	보수적인 설계, 고품질 건설 및 운전
2단계	이상 상태의 제어 및 고장 탐지	제어 및 보호계통, 감시 설비
3단계	설계기준 범위내에서 사고제어	공학적 안전 설비 및 사고 관리
4단계	사고의 진행 방지 및 완화를 포함한 중대사고 제어	추가적 안전 설비 및 사고 관리
5단계	방사성 물질의 대량 누출로 인한 방사선 영향 완화	소외 비상 조치



[다중방벽(Multiple Barriers)] : 방사성물질이 발전소 외부로 누출되는 것을 방지하기 위하여 여러 겹의 방호벽을 설치하는 것



[안전설비]

- 사고예방설비 : 원자로보호계통, 원자로정지계통, 비상노심냉각계통
- 사고완화설비 : 원자로격납건물, 원자로격납건물 살수계통(Spray System), 공기재순환계통, 비상가스 처리계통
- 안전설비 설계특성 : 다중성(Redundancy), 독립성(Independence), 다양성(Diversity), 견고성(Durability), 운전중 상시 점검기능(Testability), 고장시 안전한 방향으로 작동(Fail to Safe)

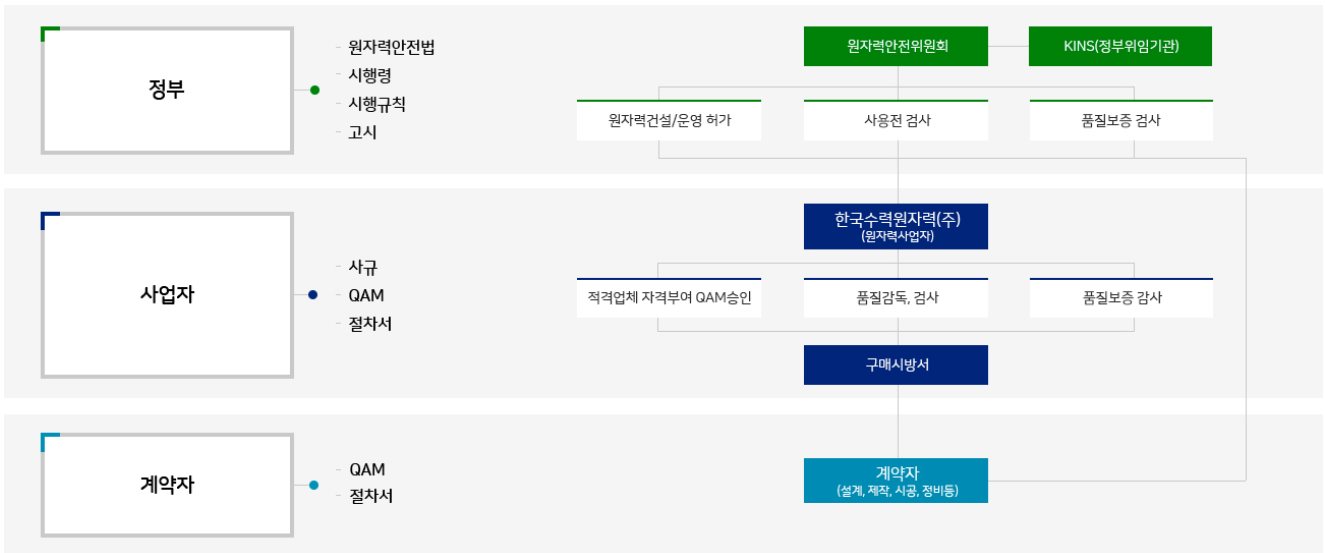

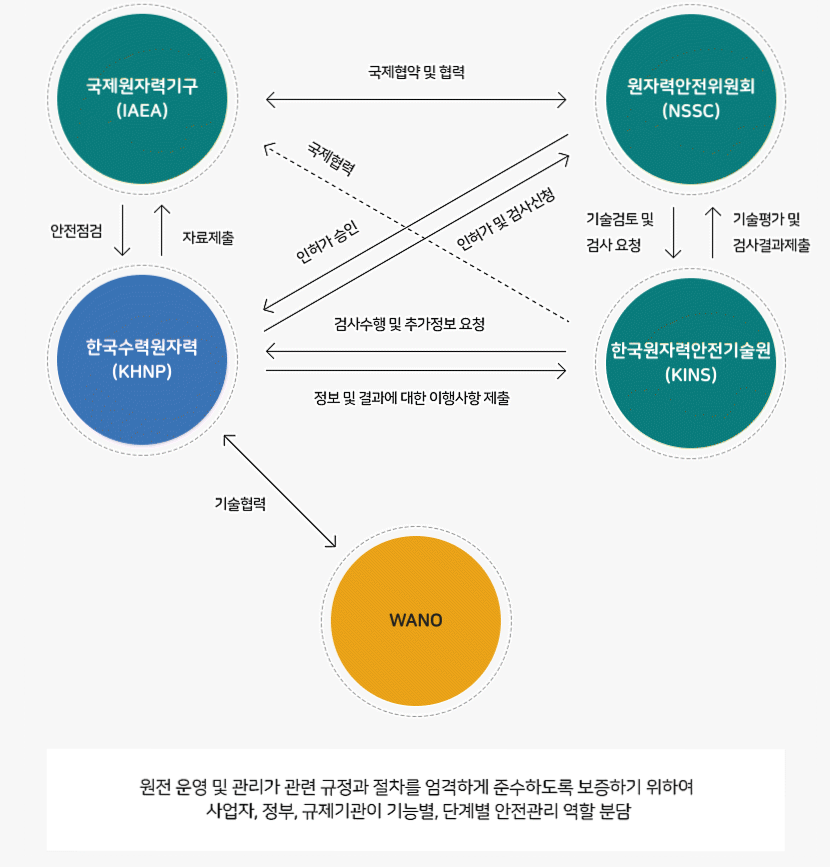

[안전관리 역할분담]

• 정부
  - 관련 법령을 통하여 원전 운영의 제반 안전요건과 지침을 제시
  - 설계, 제작, 시공, 운전 등의 과정에서 인허가 심사 및 검사 수행
• 규제기관
  - 정부의 안전관리 활동중 기술적 전문지식이 요구되는 부분을 정부로부터 위탁받아 수행
• 사업자
  - 원전의 안전에 대한 궁극적인 책임을 가지고 원전 현장에서 실무적인 안전관리 활동 수행

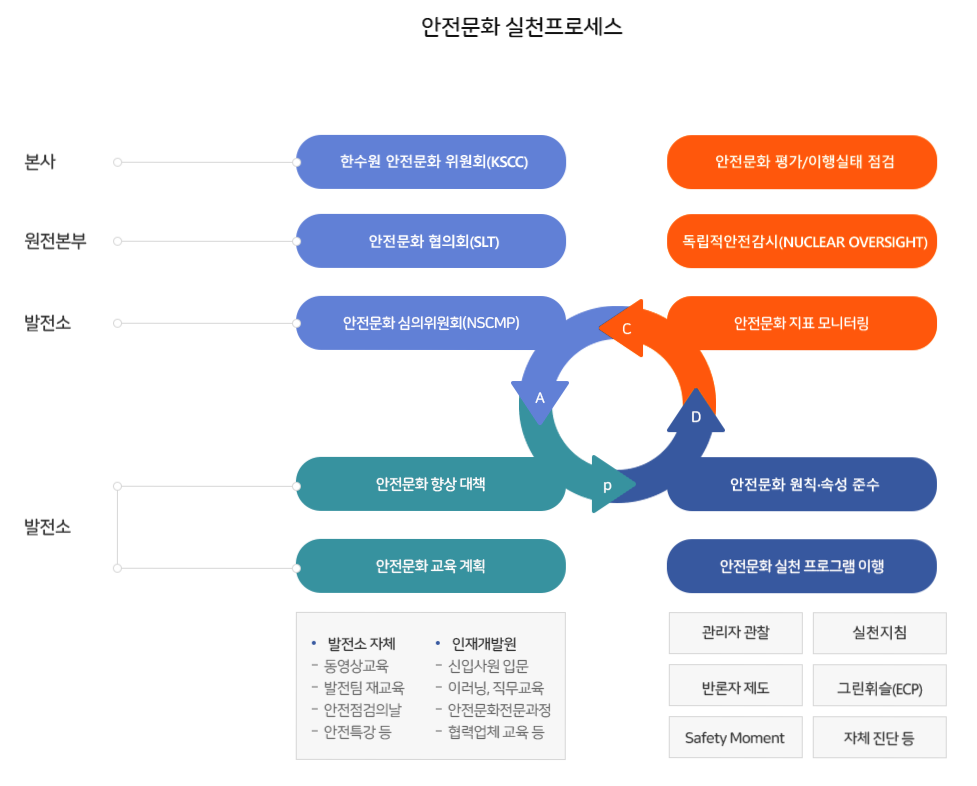

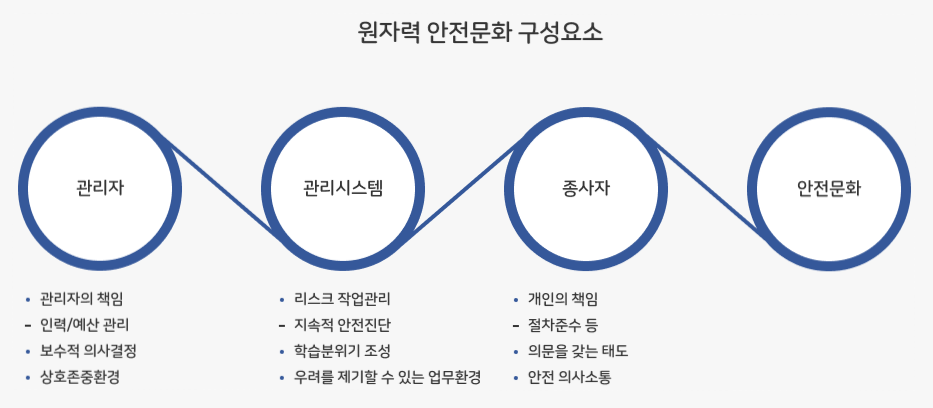

■ 원자력안전문화

• 원자력안전문화:  국민의 생명과 환경 보존을 위해 원자력 안전을 어떠한 목표보다 우선시하는 조직 구성원들의 핵심가치와 행동
• 원자력안전문화 10대 원칙

번호	내용	영문
1	모든 종사자는 원자력 안전에 책임이 있다.	PA, Personal Accountability
2	모든 종사자는 자만하지 않고 지속적으로 의문을 제기한다.	QA, Questioning Attitude
3	모든 종사자는 원자력안전에 중점을 두고 의사소통한다.	CO, Safety Communication
4	리더는 원자력안전을 위한 의사결정과 행동으로 모범을 보인다.	LA, Leadership Accountability
5	원자력안전에 관한 의사결정은 체계적이고 엄격해야한다.	DM, Decision Making
6	신뢰와 존중의 업무환경을 조성한다.	WE, Respectful Work Environment
7	지속적으로 학습할 수 있는 분위기를 조성한다.	CL, Continuous Learmning
8	원자력안전에 영향을 줄 수 있는 문제를 즉시 확인하고 조치한다.	PI, Problem Identification and Resolution
9	원자력안전에 관한 우려사항을 자유롭게 제기할 수 있는 안전중시 업무환경을 조성한다.	RC, Environment for Raising Concerns
10	원자력안전 유지를 위한 작업 활동을 계획하고 관리하는 프로세스를 운영한다.	WP, Work Processes





• 그린휘슬(종사자안전건의제도, ECP)
  - 원자력안전, 발전운영, 설비관리, 산업안전, 화재, 기타 분야에서 종사자 인적행위 개선 및 설비관련 잠재현안 등 업무 수행 중 발견한 안전 위해요소 및 개선 필요사항을 건의하는 제도
• Safety Moment(안전강조 메시지)
  - 주요회의 시작전 짧은 시간 동안 다양한 주제의 안전 메시지를 전달하여, 회의 참여자의 안전의식 제고 및 안전 중시 업무 환경 조성하는 활동
• 관리자관찰
  - 발전소에서 수행되는 업무(산업안전, 방사선안전, 일반작업, 작업전회의·인수인계·작업후평가, 시뮬레이터 실습, 운전원 기본수칙 준수, CTC(Coach the Coach) 등)를 관리자들이 관찰표를 활용하여 체계적으로 관찰하는 제도
• 실전지침
  - 원자력 안전문화 10원칙 40속성과 연계하여 직급별 기본과 원칙에 입각한 구체적인 행동지침을 제시
• 반론자 제도(Devil’s advocate)
  한 집단에 있어서 의도적으로 그 집단이 하는 주장 반대편에 서서 그들의 주장이 타당한지 검증 또는 반론을 제기하는 등 악역을 담당하는 역할을 지정하여 운영하는 제도

■ 지진안전

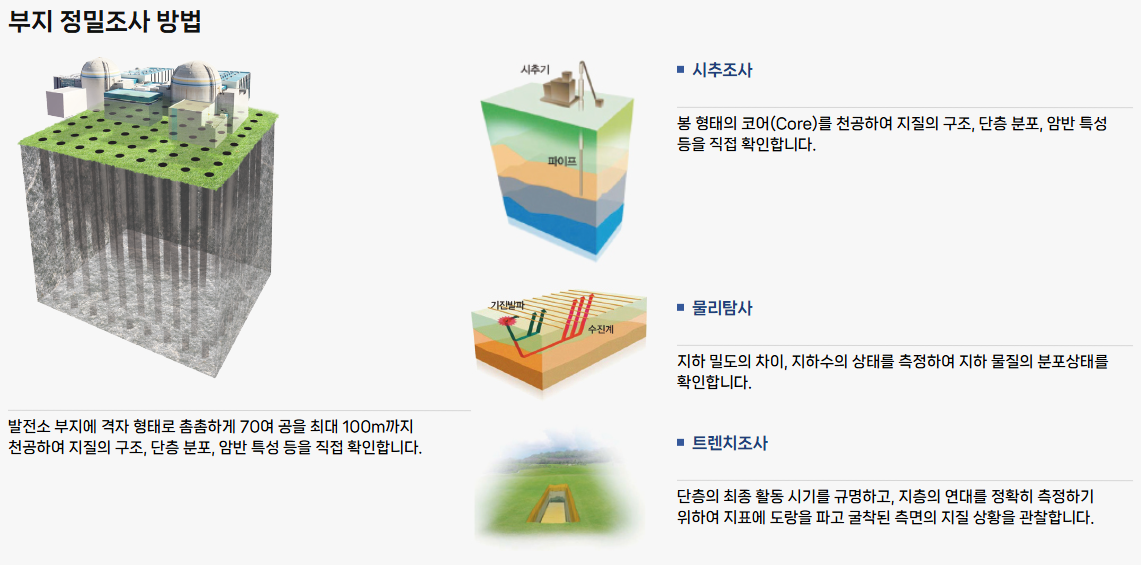

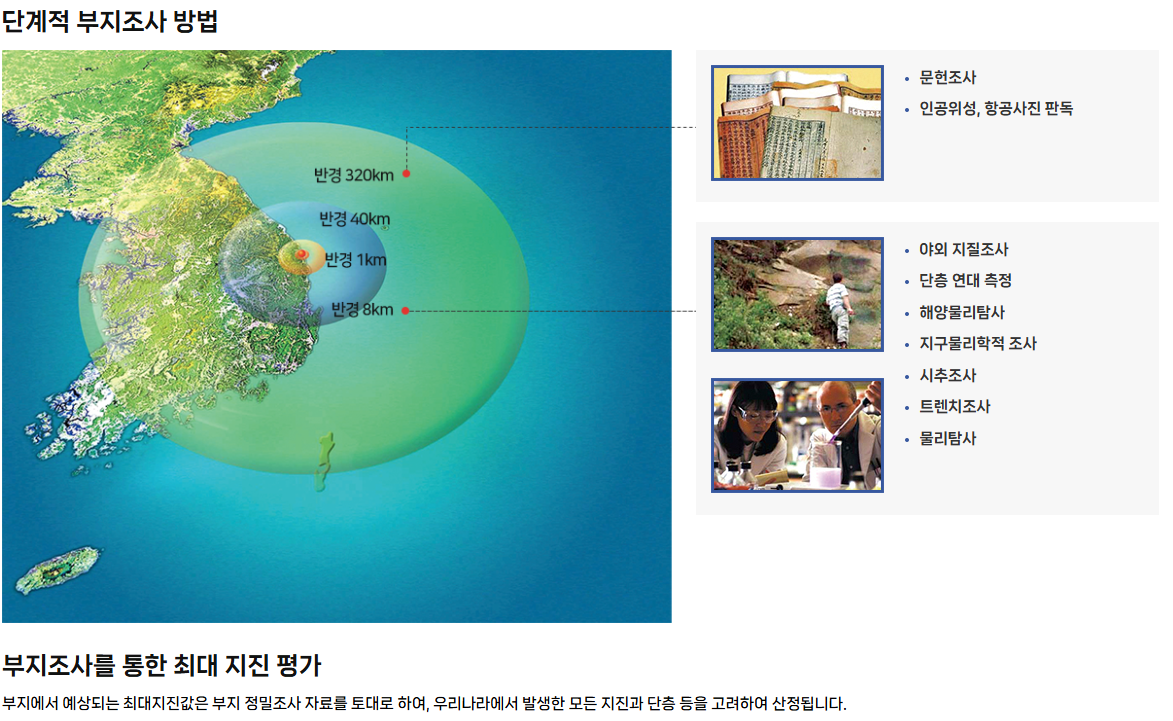

[부지조사]

지질 및 지진조사는 부지조사 과정에서 가장 중요한 항목. 원자력발전소는 원자력안전법 규정에 따라 발전소가 세워지는 부지의 반경 320km 이내 지역은 광역조사(문헌조사, 인공위성 및 항공사진 판독 등)를 수행하며, 40km, 8km, 1km 이내의 지역은 기존 자료를 수집·검토하고, 지질의 구조, 단층 분포, 암질 등을 확인하기 위하여 지구물리학적 조사, 야외 지질 조사, 단층 연대 측정, 해양물리탐사, 시추조사, 물리탐사, 트렌치 조사 등 단계적 정밀 조사를 수행



*원전부지 안전성평가 시 활동성 단층을 설계에 고려. 원전부지 주변에 활동성단층이 있는 경우에는 활동성단층의 길이, 부지로부터의 거리에 따라 원전에 미치는 영향을 평가하여 내진설계에 반영함.

- 활동성단층 : 최근 35,000년 이내에 1회이상 또는 50만년 이내에 2회이상 활동한 단층(원자력안전법)

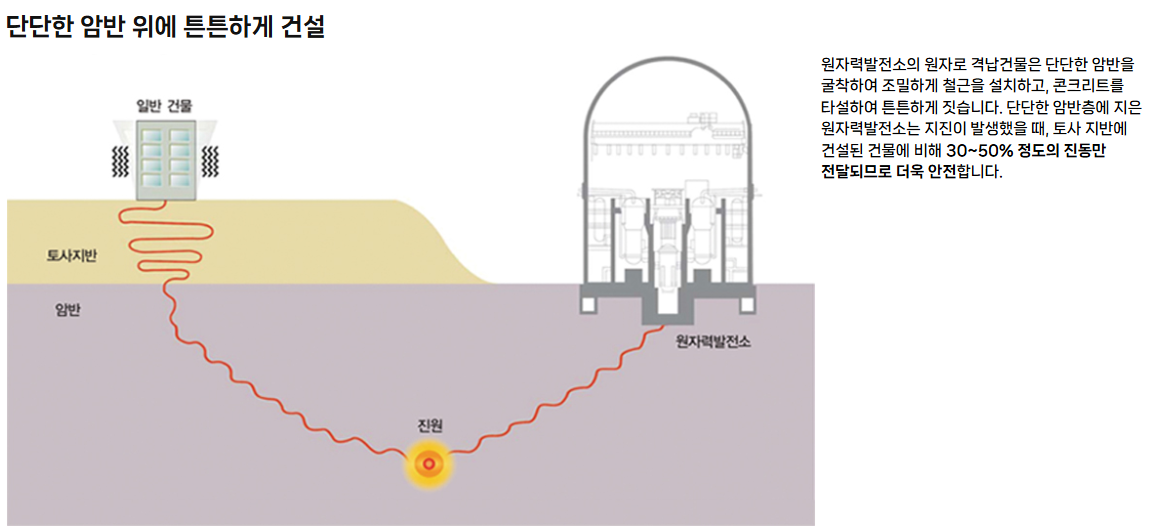

[내진설계]

- 원자력발전소는 일반 건물과 달리 부지조사 단계에서 분석한 부지 주변의 단층, 지질 및 지진 등 을 토대로 부지에 영향을 미칠 수 있는 ‘최대지진값’ 을 산정한 후, 이 값에 안전 여유도를 더해 내진설계 수준을 정함.

- 우리나라 원자력발전소는 부지에서 예상되는 최대 지진과 충분한 여유도가 고려되어 큰 지진에도 충분히 견딜 수 있도록 내진설계가 되어 있음.

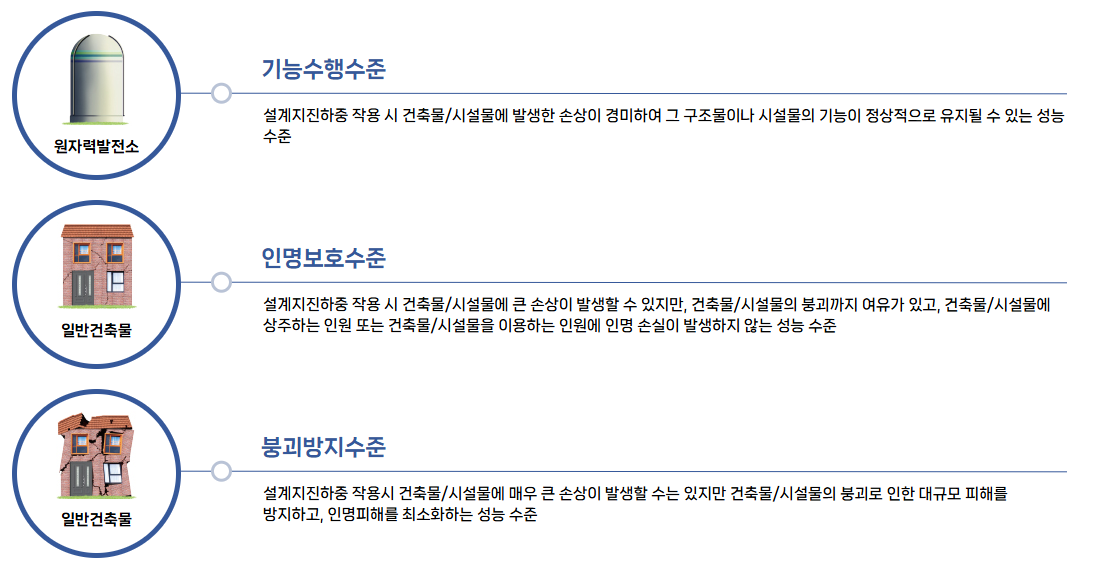

- 원전에서 사용하는 내진설계 기준은 일반 건축물과는 다른 개념! 건축법은 ‘붕괴 방지와 인명 안전’을 내진성능 목표로 하지만 원자력안전법은 ‘안전기능이 손상되지 않는 정상 가동’을 목표로 함. ex) 동일하게 규모 6.5로 설계되었다고 하더라도 건축물은 규모 6.5 지진이 왔을 때 인명 보호를 목적으로 하기 때문에 건물에 균열이 가고 주거 기능이 훼손되는 것이 허용되나 원전은 규모 6.5의 지진이 왔을 때 건물의 균열 등 구조물의 손상없이 안전기능이 평상시와 동일하게 정상 작동되어야 함. (지진으로 인해 어떠한 미세한 손상이나 오류도 허용되지 않음을 의미)

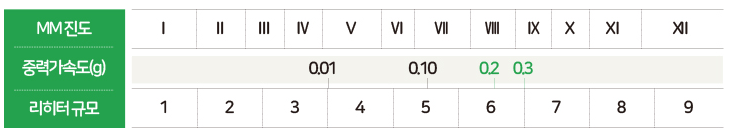

- 내진설계값은 gravity(중력)의 첫 글자를 따서 ‘g’라는 단위를 사용. 우리나라 원자력발전소의 내진설계값은 0.2g 및 0.3g인데, 이는 중력가속도 9.8㎨ 의 20% 및 30%의 크기를 의미.

- 지진 발생시 발전소의 가속도값(흔들림의 정도)은 지진 발생 위치, 깊이 등 다양한 조건에 따라 다를수 있지만,  개략적으로 규모로 나타낸다면 0.2g는 규모 6.5 정도의 지진에 해당하며, 0.3g는 규모 7.0 정도의 지진에 해당.

※APR1400 발전소는 내진 안전성을 더욱 강화하여 최신 기술을 적용하고 다양한 부지여건을 포괄하여 0.3g의 설계지진값으로 내진설계를 하고 있으며 설계수명은 60년임.

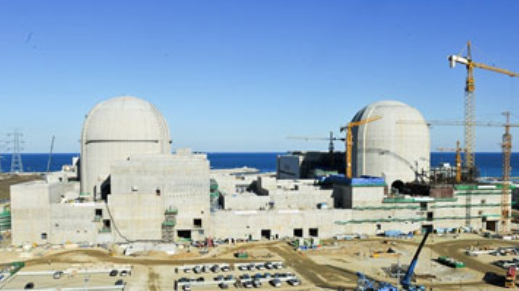

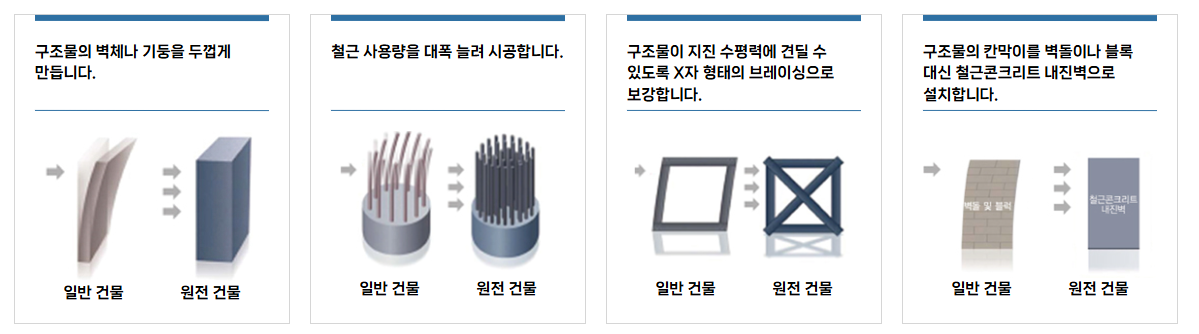

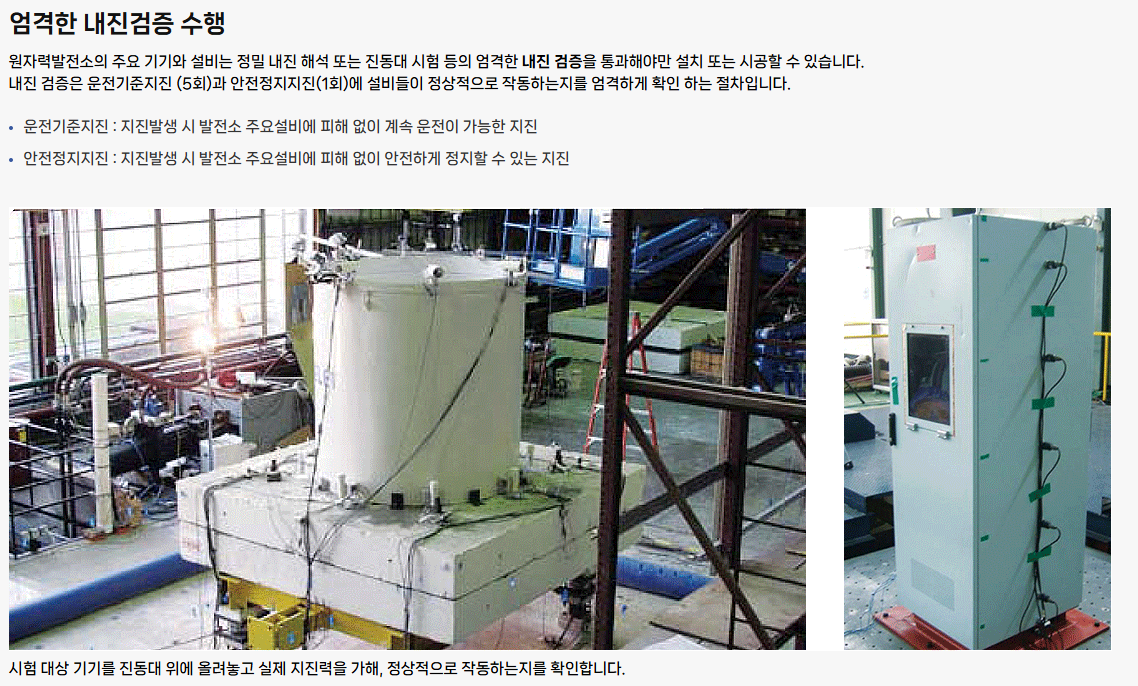

[시공과정]





[운영 및 비상대응절차]

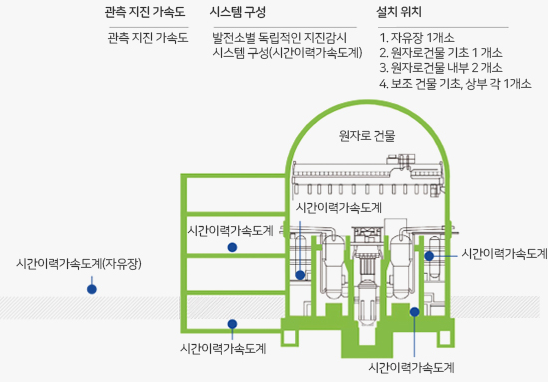

- 한국표준형원전(OPR1000)의 지진감지 설비 설치 현황

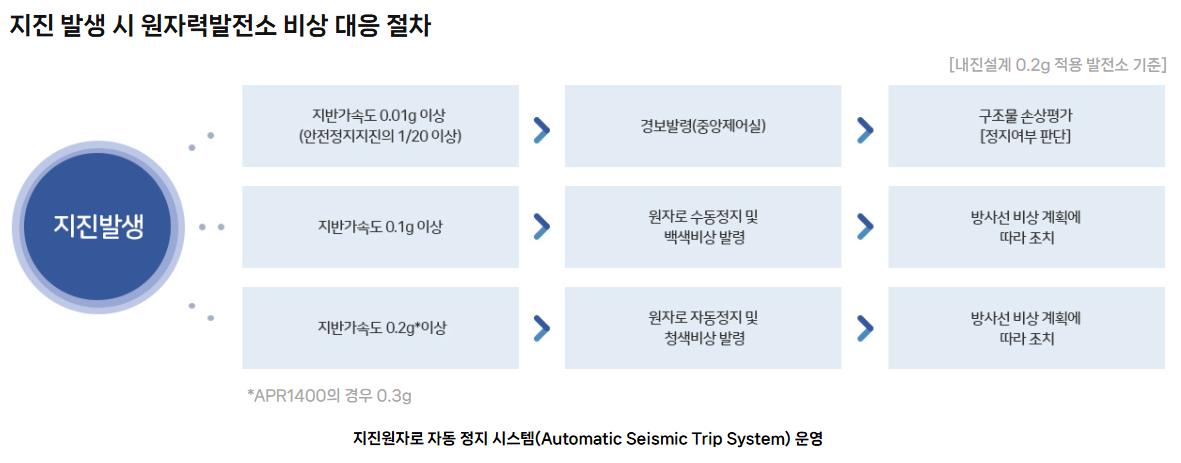

- 지진 발생 시 원자력발전소 비상 대응 절차

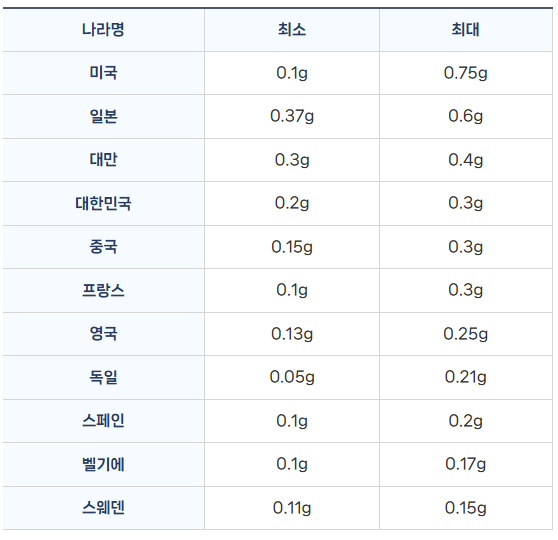

- 주요 국가 원자력발전소 내진설계 기준

*일본과 우리나라 원전 내진설계 차이 : 일본원전은 일부균열을 허용하는 소성설계를 적용한 반면, 국내원전은 균열 및 변형을 허용하지 않는 탄성설계를 적용하여 더욱 보수적인 설계방법을 사용하고 있음. (국가마다 내진설계 적용방법이 다르므로 단순 수치만으로 보수성을 비교 하기는 어려우니 참고만 하는 것이 좋을 것 같다!)



이외에도 홈페이지에 원전의 지진과 관련된 여러 해외 정보들이 나와있으니 관심있다면 방문해서 찾아보면 좋을듯 하다.



■ 주기적안전성평가(PSR)

- 목적: 원전 사업자인 한수원이 원전 안전성을 향상시키기 위하여 원전 제반사항에 대하여 종합적으로 평가(14개 인자)하고 안전성증진사항을 도출, 이행함으로써 원전 안전성 증진을 도모

- 시기: 운영허가일로부터 매 10년 마다 평가하여 원자력안전위원회에 결과 제출

- 14개 점검인자:

• 원자로 설계
• 결정론적 안전성분석
• 위해도분석
• 경년열화
• 운전경험/연구결과 활용
• 조직 및 안전문화
• 방사선비상계획
• 주요 구조물, 계통, 기기 실제 상태
• PSA
• 기기검증
• 안전성능
• 절차서
• 인적 요소
• 방사선환경영향

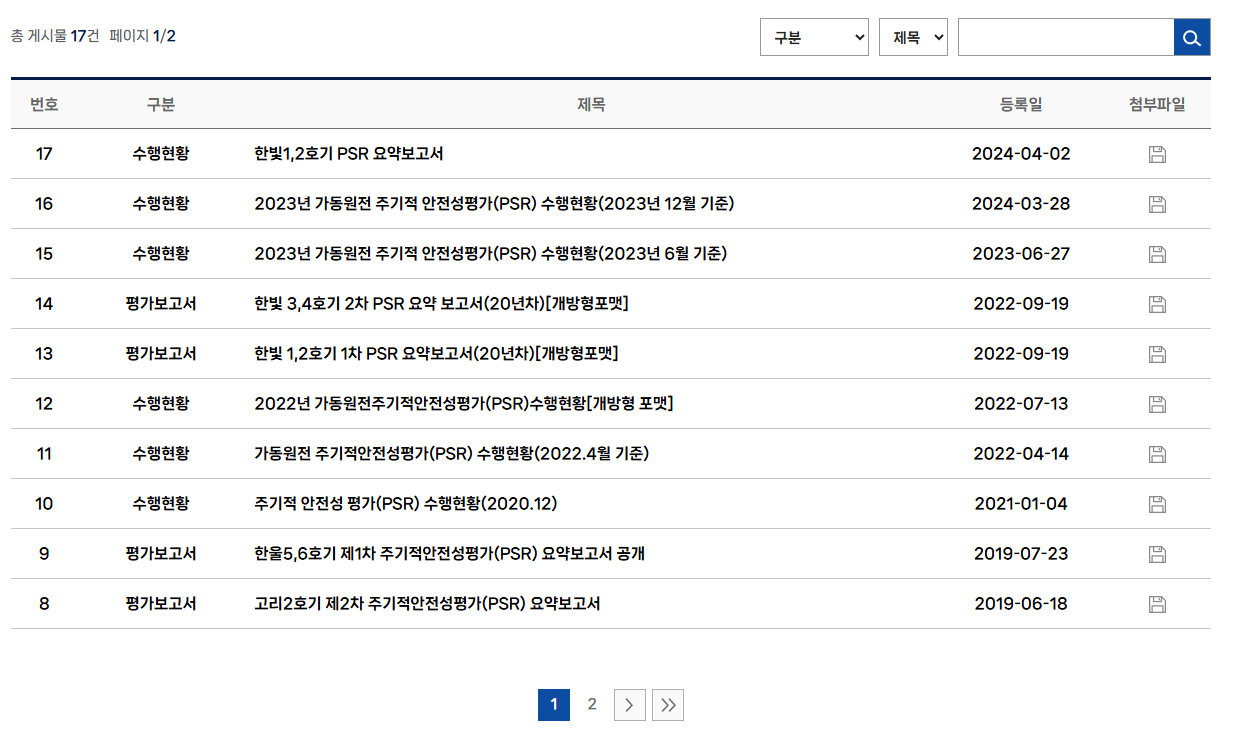

홈페이지에 주기적안전성평가 PSR 수행현황 및 요약보고서가 업로드되어 있어서 다운로드 받을 수 있다!

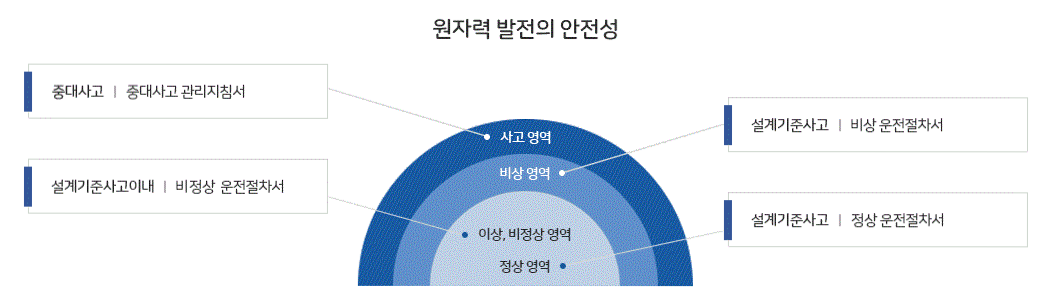

■ 중대사고 관리전략



[설계기준사고] : 설비가 설계기준에 적합하기 위하여 설비의 설계시 고려해야 하는 사고
[중대사고] : 설계기준 사고를 초과하는 원자로 노심의 손상을 수반하는 사고

[중대사고관리] : 원전 중대사고시 노심의 손상 진행을 중단, 격납시설 능력 유지로 방사능 물질 소내외 방출 최소화 및 발전소를 안정상태로 회복하기 위하여 취하는 제반 활동

단계	사고 관리
1단계	노심손상 방지(설계기준, 비상운전)
2단계	노심손상 완화 및 노심용융물을 원자로 안에 억류
3단계	격납건물손상방지
4단계	핵분열생성물 소외방출 최소화



[중대사고관리계획] : 중대사고로 노심이 손상되더라도 노심 손상 진행을 완화, 노심용융물의 원자로용기 내에 격리, 격납용기의 건전성을 유지 및 소외로의 방사능 누출을 최소화하기 위한 조치 계획

- 중대사고 관리계획의 5대 요소

• 사고관리 전략 및 이행계획
• 의사결정체제
• 필수기기 및 계기 사용성
• 중대사고관리지침서, 기술배경 및 계산보조도구 개발
• 중대사고 대처 훈련

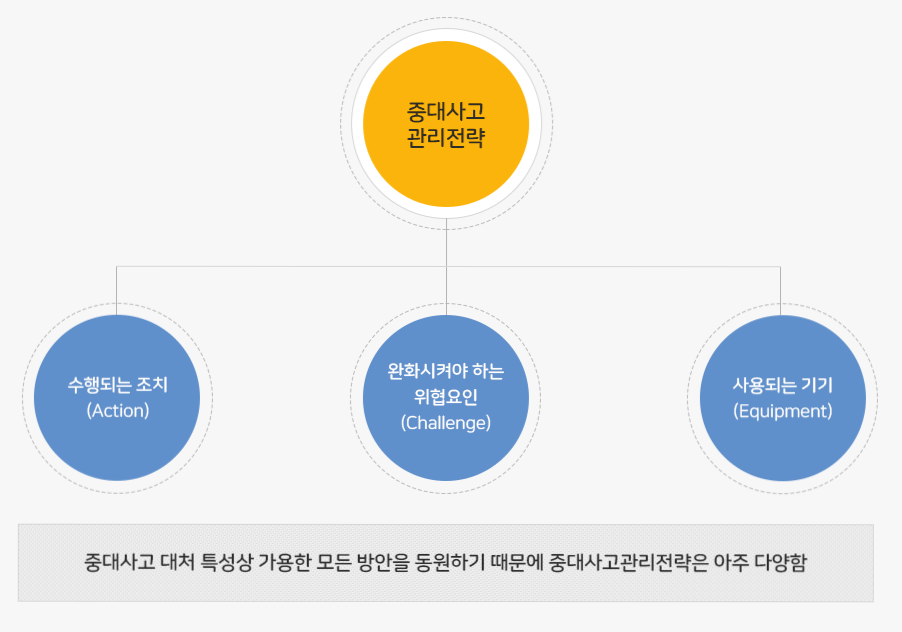

[사고관리전략(Strategy)] : 중대사고시 야기되는 건전성 위협요인으로부터 회복시키거나 이를 완화시키는데 요구되는 조치를 이행하는 방안



[중대사고 관리지침서(SAMG : Severe Accident Management Guidline)] : 중대사고 발생시 사고를 완화하고 발전소를 복구하기 위해 작동이 요구되는 기기, 계통과 비상운전팀이나 기술지원 조직이 취해야 할 조치 단계를 기술한 지침서
- 국가별 또는 PWR 노형별(WOG, CEOG 등)로 일반적인 지침서가 있으며, 국내 전 원전 SAMG 개발 완료, 적용 중
- 후쿠시마 원전 사고 조치사항에 따라 전 원전을 대상으로 기존의 출력운전모드에 대한 SAMG뿐만 아니라 정지저출력 운전모드에서의 SAMG까지 개발완료함.

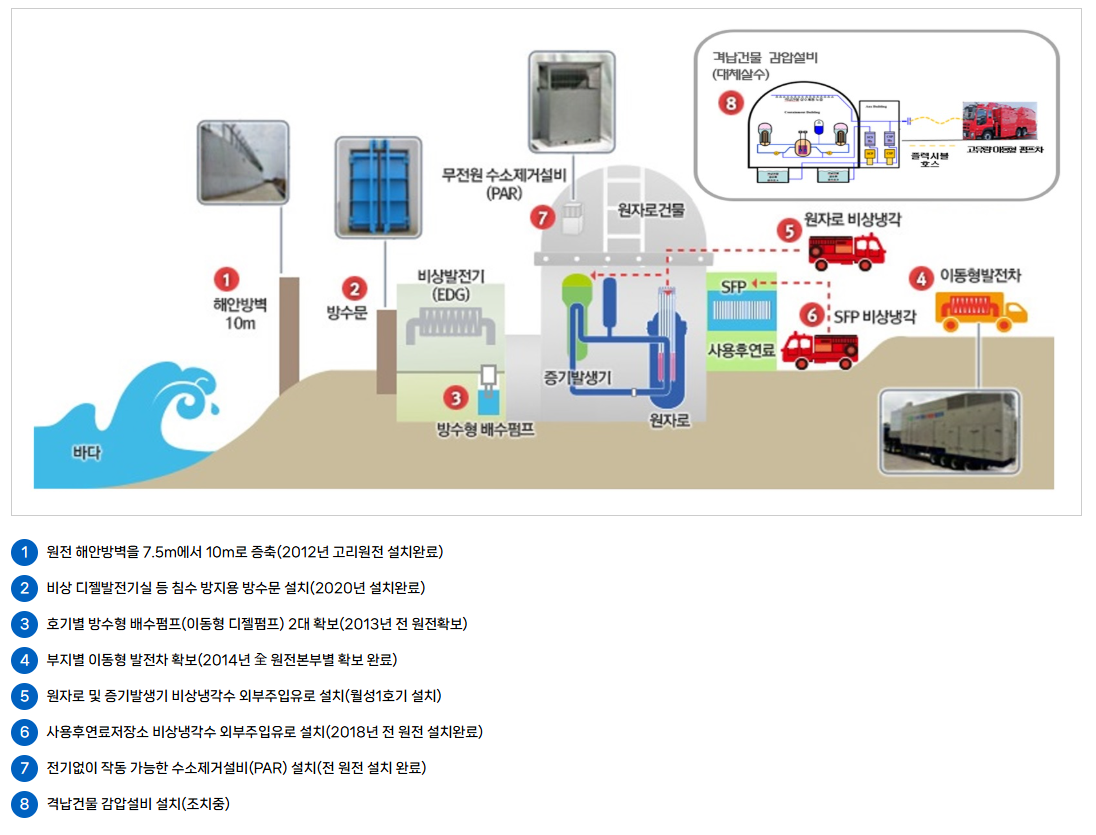

■ 국내원전 개선대책(후쿠시마 후속조치)

- 한수원은 2011년 3월 발생한 동일본 대지진과 후쿠시마 원전사고의 교훈을 바탕으로, 초대형 자연재해를 비롯한 어떠한 상황에도 원전을 안전하게 지키기 위하여, 국내원전 안전점검을 실시하고 개선대책 6개분야 총 56건을 도출하여 추진하고 있음.

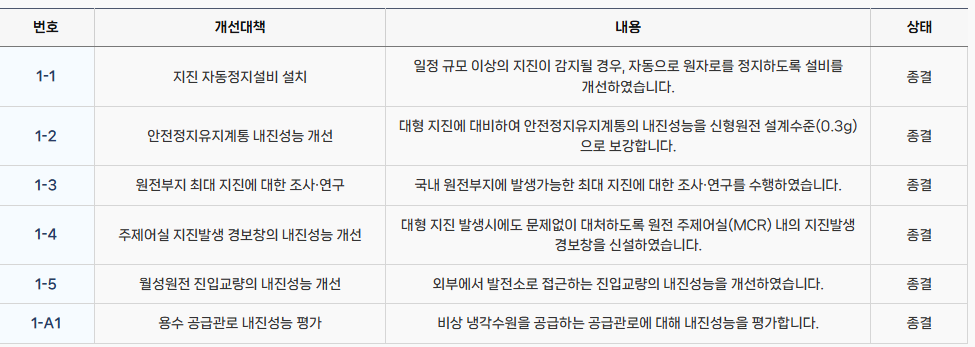

○개선대책 1 - 지진에 의한 구조물 안전성

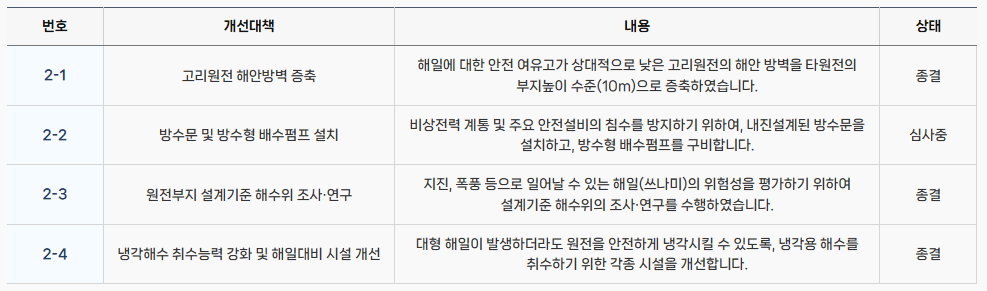

○개선대책 2 - 해일에 의한 구조물 안전성

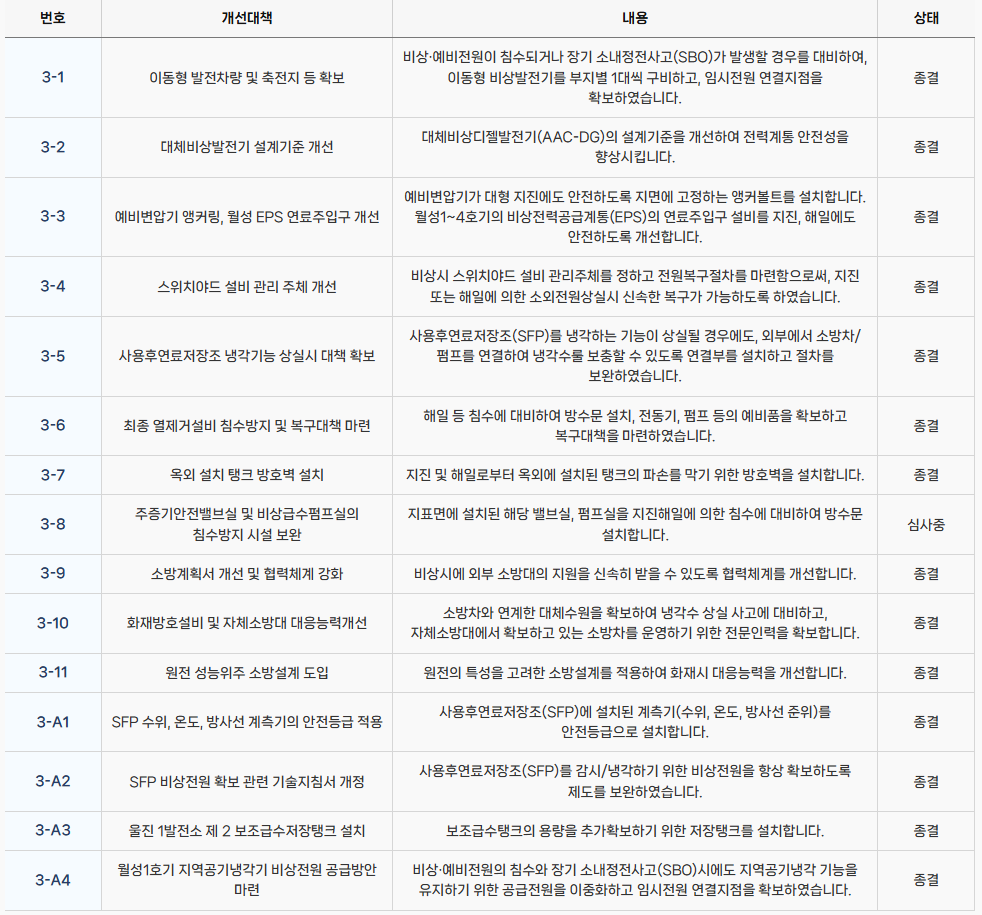

○개선대책 3 - 침수 발생시 전력, 냉각계통

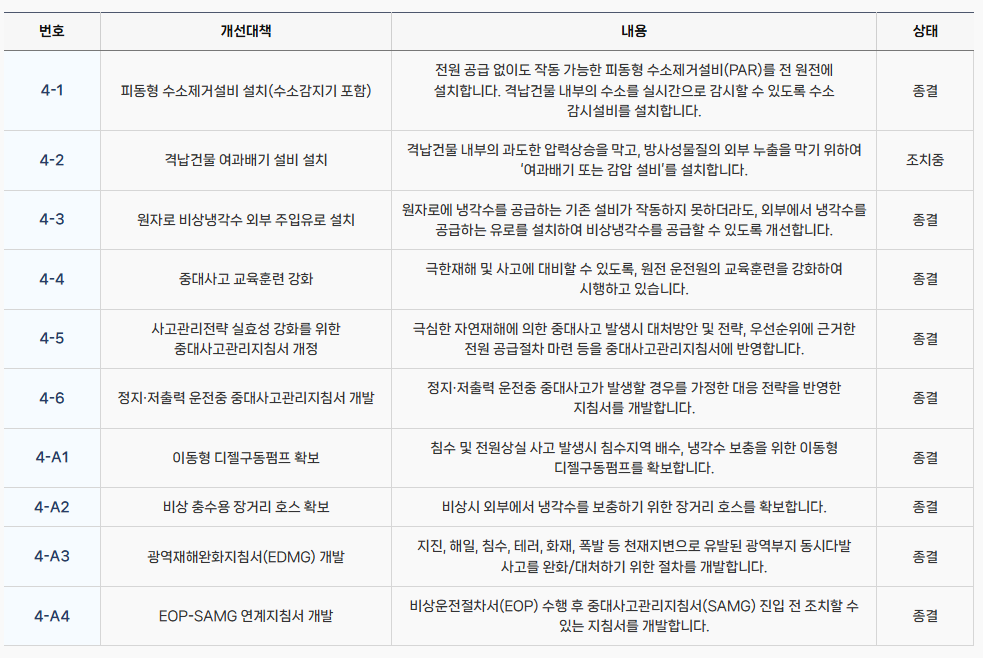

○개선대책 4 - 중대사고 대응



○개선대책 5 - 비상대응 및 비상진료체계

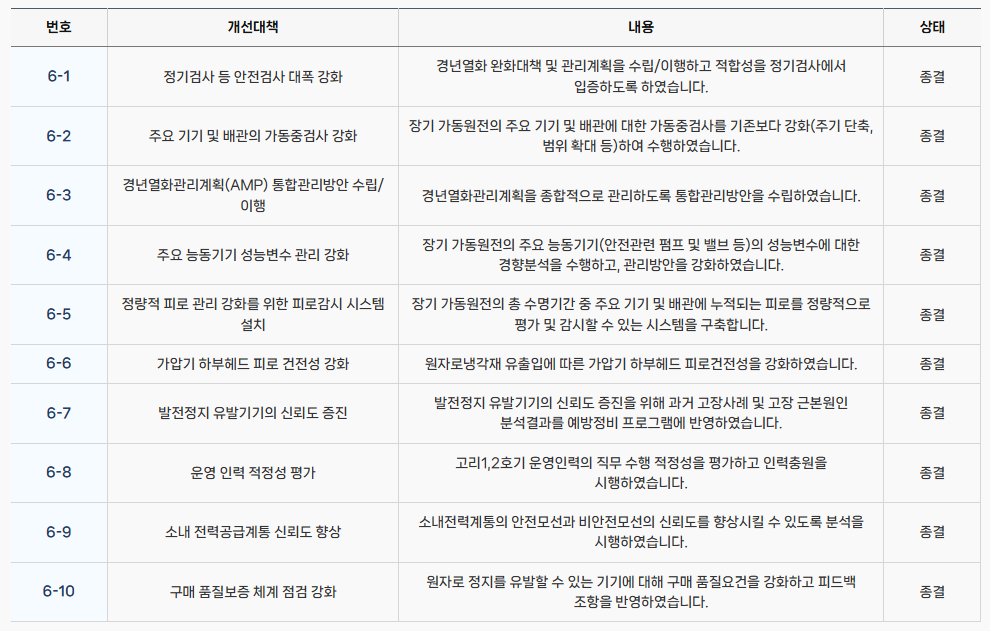

○개선대책 6 - 고리 1호기 및 장기가동원전



■ 사용후핵연료

[사용후핵연료]:원자력 발전에 사용되고 난 후 원자로에서 나온 핵연료

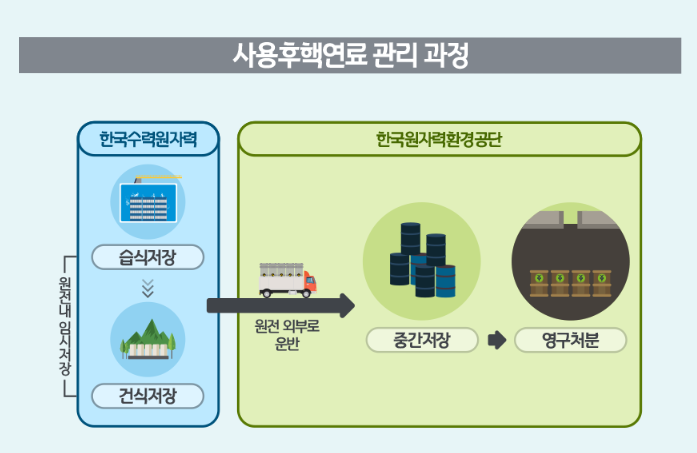

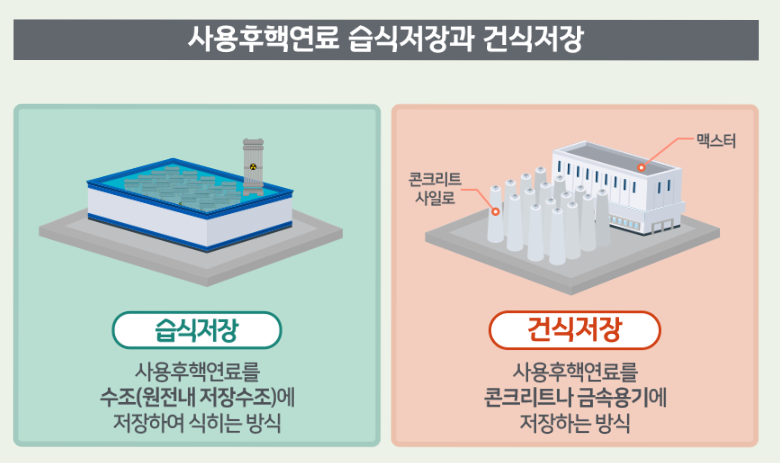

[사용후핵연료 관리과정]: 사용후핵연료는 열과 방사능이 줄어들 때까지 원전 내에서 임시저장을 통해 안전하게 관리. 원전 내 저장 수조에서 약 5년의 기간 동안 습식저장을 거친 사용후핵연료는 건식저장시설로 옮겨져 관리됨. 이후 원전 외부로 운반된 사용후핵연료는 일정 기간 중간저장 단계를 거친 후, 지하 500m~1,000m에서 영구처분됨.

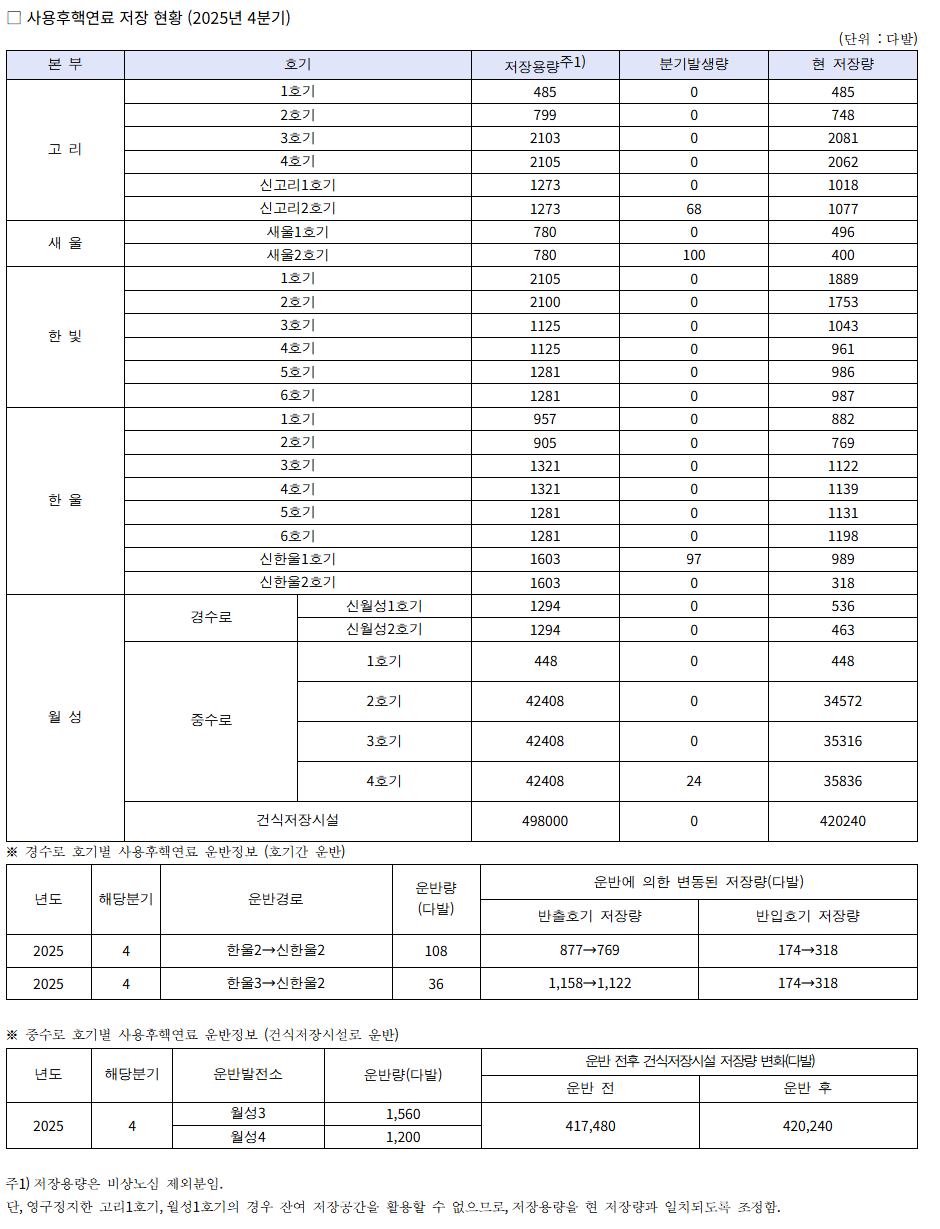

홈페이지에 또한 분기별 사용후핵연료 저장현황을 업로드 하니까 관련 자료가 필요하면 홈페이지를 확인해서 확보하길 바란다!

○열린원전운영정보 - 원자력안전정보공개

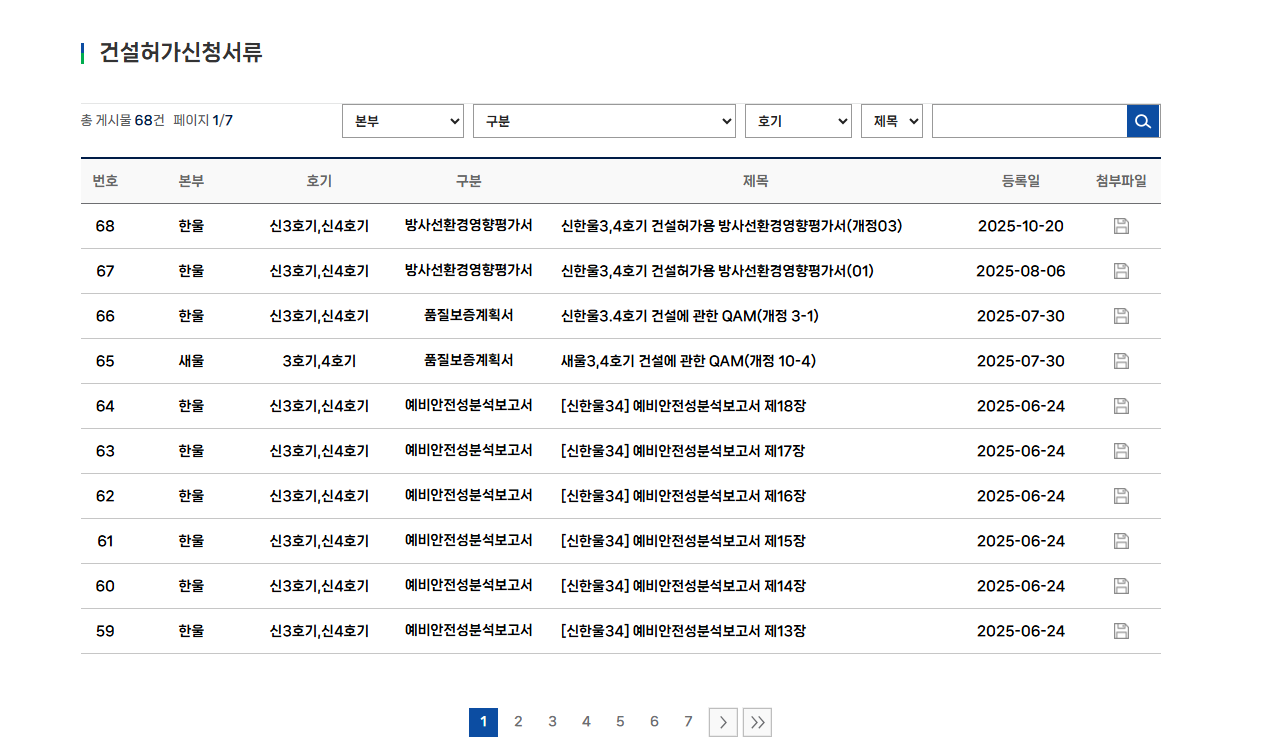

[인허가문서]



각 본부 및 호기별 건설허가 신청서류 및 운영허가 신청서류 공개본을 다운받을 수 있다!

• 건설허가신청서류

      - 건설사업환경영향평가서

      - 방사선환경영향평가서

      - 예비안전성분석보고서

      - 품질보증계획서

      - 원자로 사용목적 설명서

      - 원자로시설의 설치에 관한 기술능력설명서

      - 예비해체계획서

• 운영허가신청서류

      - 핵연료장전계획서

      - 방사선환경영향평가보고서

      - 방사성물질 배출계획서

      - 최종안전성분석보고서

      - 운전에관한품질보증계획서

      - 원자로운전에 관한 설명서

      - 예비해체계획서

      - 사고관리계획서



표로 비교하면 다음과 같다.

표. 건설허가 신청서류 vs 운영허가 신청서류

건설허가신청서류	운영허가신청서류
건설사업환경영향평가서	-
방사선환경영향평가서	방사선환경영향평가보고서
예비안전성분석보고서(PSAR)	최종안전성분석보고서(FSAR)
품질보증계획서	운전에관한품질보증계획서
원자로시설의 설치에 관한 기술능력설명서	원자로운전에 관한 설명서
예비해체계획서	예비해체계획서
-	사고관리계획서
-	방사성물질 배출계획서
-	핵연료장전계획서

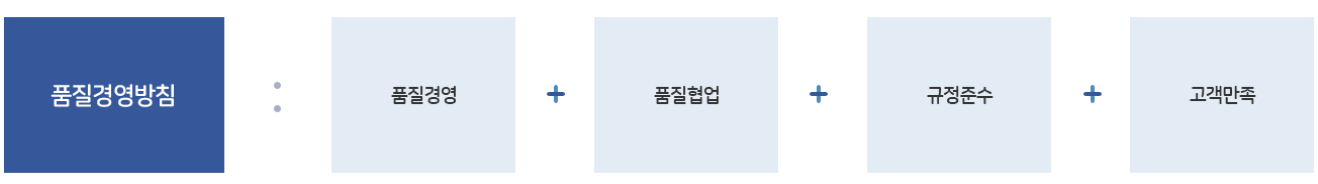

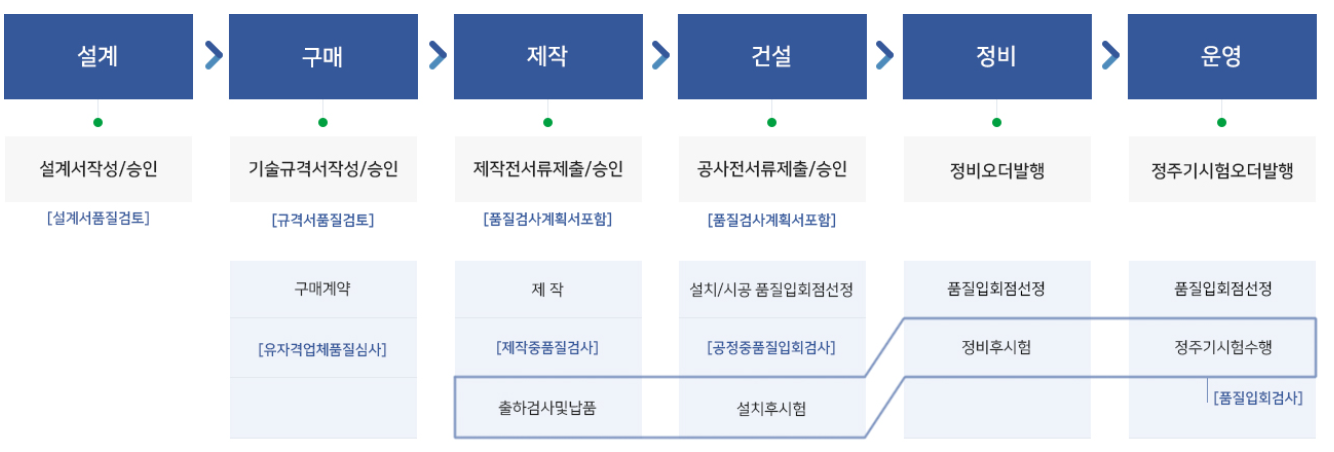

[원자력품질/안전]

-CFSI 관련 기술문서 및 ST (Stress Test) 수행결과보고서를 다운받을 수 있다!



[방사선안전정보]

- 년도별 본부별 종사자 피폭선량 및 원자력발전소 주변 환경방사능 조사 및 평가보고서를 다운받을 수 있다!

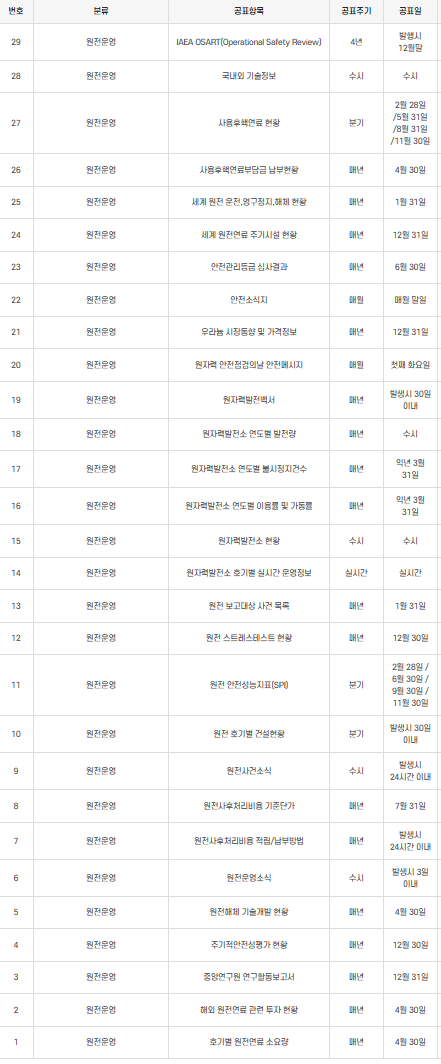

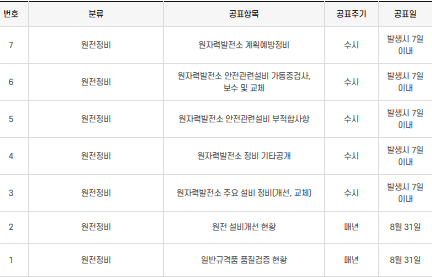

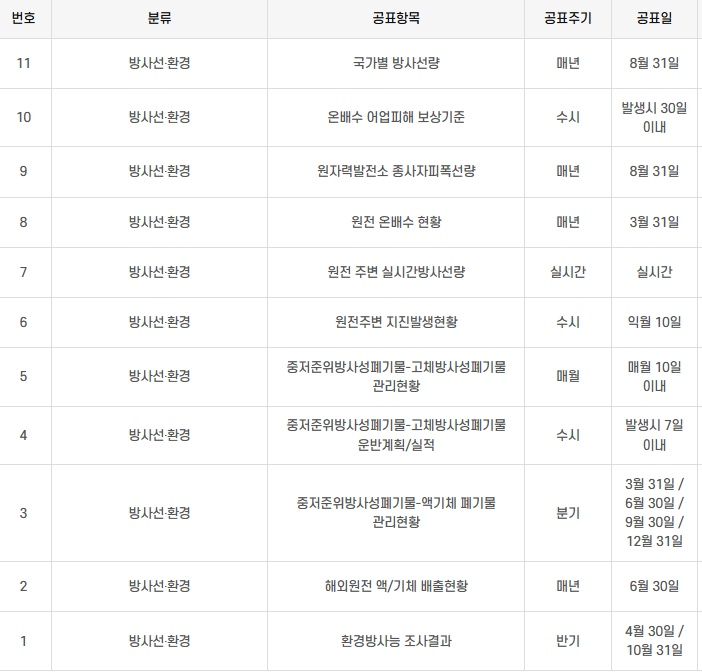

[사전정보공표]

- 방사선환경, 원전운영, 원전정비, 원전기술문서들에 대한 한수원의 사전정보공표 자료를 확인할 수 있다.



방사선환경



원전운영

원전정비

원전기술문서

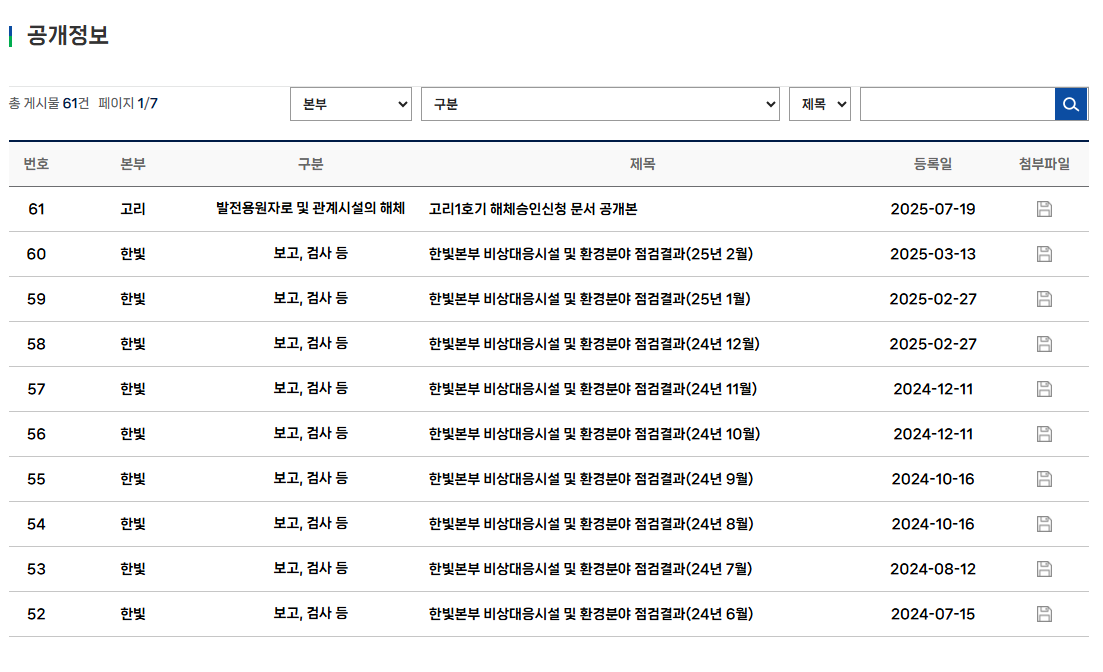

[기타 원자력안전정보 - 공개정보]



이곳에서는 원자력소통법에 의거하여 대중에 공개된 여러 공개정보들을 확인할 수 있다. 작년에 국내최초로 승인받은 고리1호기 해체승인신청 문서 공개본도 업로드되어있으니 해체에 관심이 있다면 확인해보기를 바란다!



[중저준위 방사성폐기물]

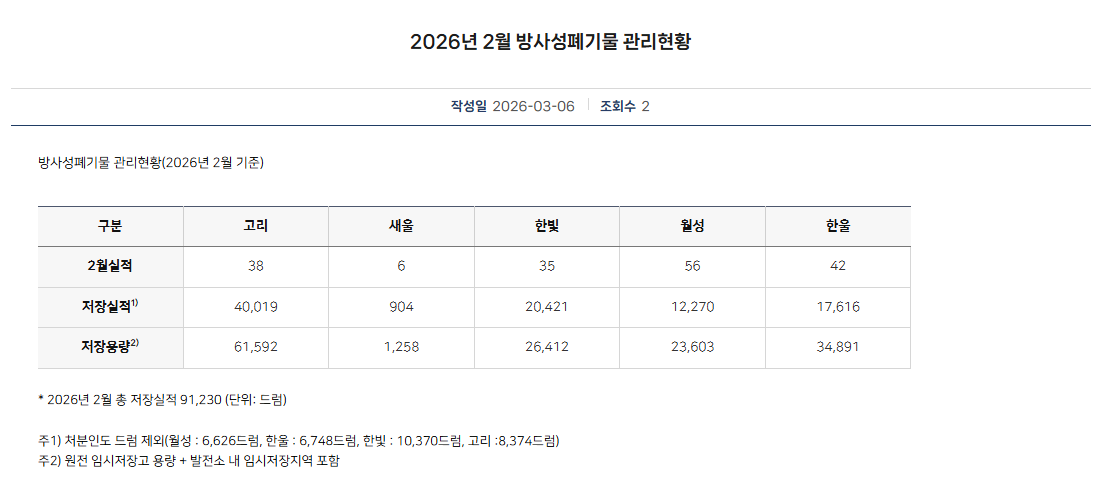

- 고체방사성폐기물 관리현황: 본부별 방사성폐기물 관리현황을 확인할 수 있다.



- 고체방사성폐기물 운반계획/실적: 각 본부별로 방사성폐기물이 운반된 계획 및 실적에 대하여 알 수 있다.



- 액ㆍ기체 배출현황: 각 본부 부지 및 호기별로 기체핵종(H-3, C-14, 방사성옥소, 불활성기체, 기타) 및 액체핵종(삼중수소, C-14, 기타)의 배출현황에 대하여 엑셀 자료를 다운받을 수 있다.

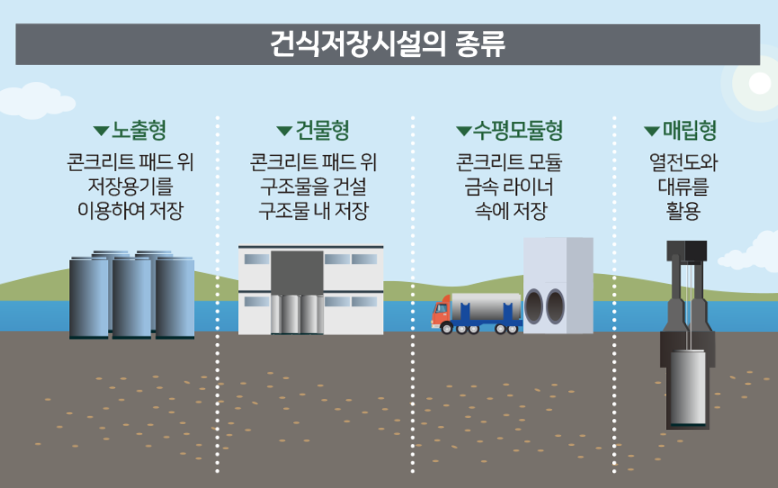

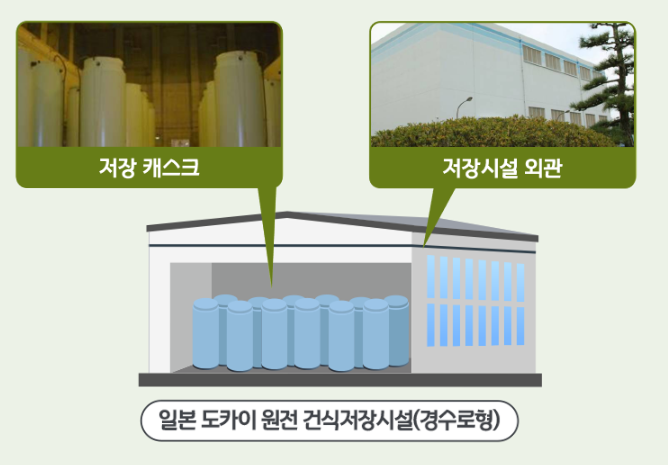

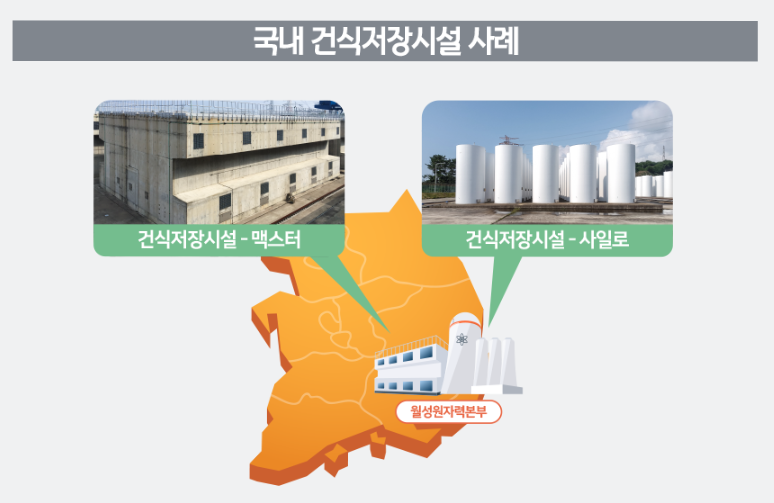

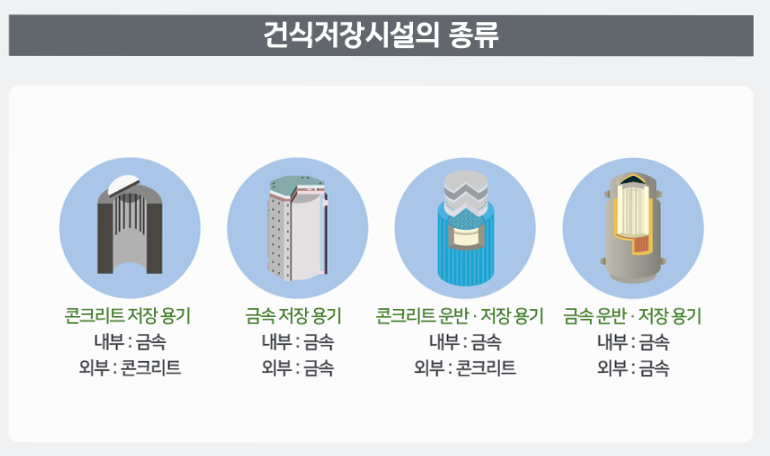

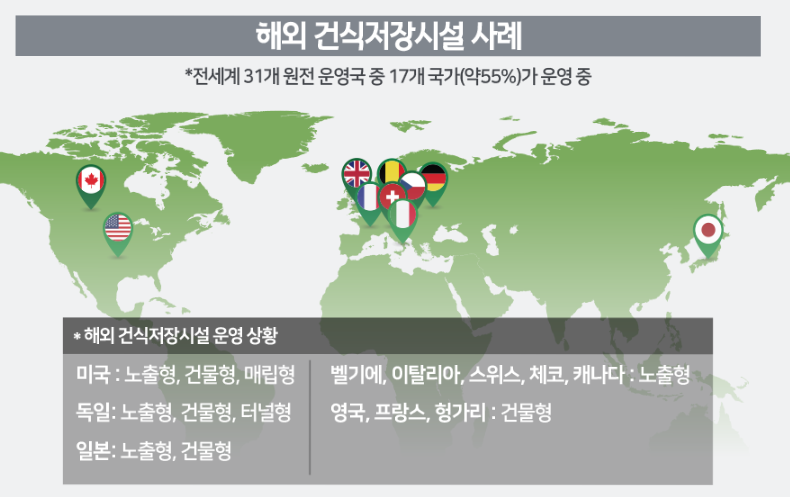

[건식저장시설]: 공기를 활용하여 사용후핵연료의 열을 식히는 방식

- 건식저장방식은 공기를 냉각재로 사용하고, 방사선 차폐체로 물 대신 콘크리트나 금속을 이용한다는 점에서 습식저장방식과 구분됨.

- 건식저장은 사용후핵연료를 저장 수조에 넣어 식히는 습식저장에 비해 운영 비용이 적고 안전성이 높으며 용량 확장 및 장기적 관리 측면에서 용이함.

- 사용후핵연료 저장 용기는 콘크리트, 금속 등 다양한 소재들을 활용하여 제작됨.

- 건식저장시설 방식에는 노출형, 건물형, 수평모듈형, 매립형 등 보관 위치와 특성에 따른 다양한 형태가 있음.

- 국내 원전의 경우, 1992년 경주의 월성원전에 건식저장시설인 사일로와 맥스터를 건설한 이후 운영중.

- 2018년 기준, 사용후핵연료를 담은 저장용기를 하나의 기둥 형태로 저장하는 둥근 원통형의 사일로는 총 300기가 운영되고 있음.

- 직육면체 모양의 콘크리트 구조물 안에 여러 개의 저장용기를 저장하는 방식인 맥스터는 총 7기를 운영 중.

- 중간저장시설과 영구저장시설의 부지 선정과 건설은 오랜 시간이 소요될 것으로 예상되기 때문에, 중간저장시설이 운영되는 시점까지 원전 내에서 한시적으로 운영할 추가 임시저장시설이 반드시 필요









[부지내 건식저장시설]

- 도입목적: 저장시설 포화대응, 전력수급 차질방지, 해체원전의 원활한 해체, 임시쉘터 확보

- 안전성 특징: 자연냉각방식, 내진설계, 다중차폐방식 적용, 생활방사선 수준의 시설 방사선 관리

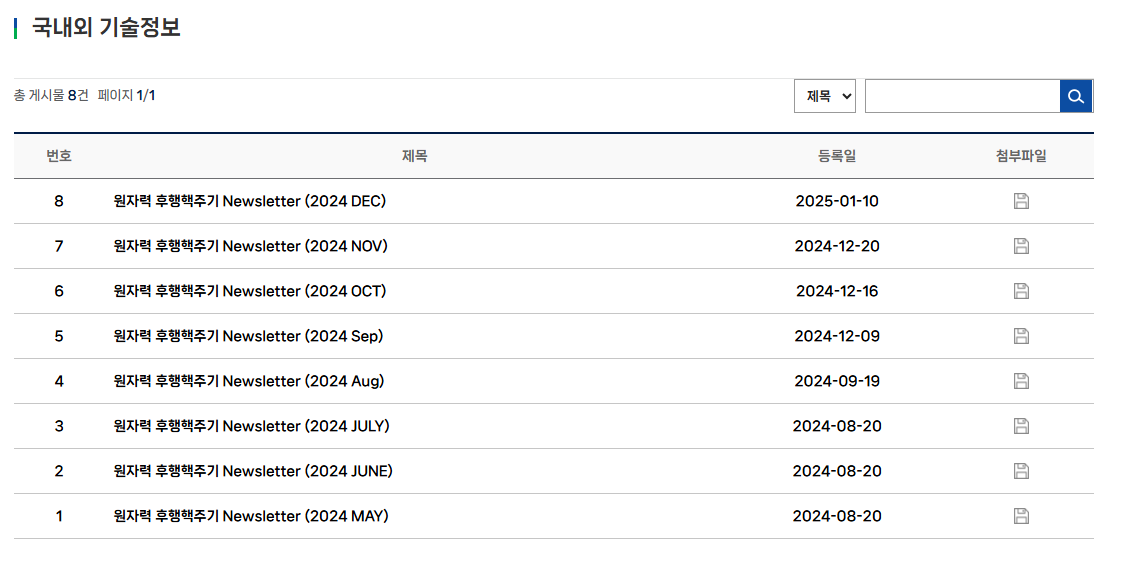

[국내외 기술정보]

원자력 후행핵주기 Newsletter에 대한 간행물을 다운받을 수있다.



○열린원전운영정보 - 원자력정보광장

[원전건설]

- 새울 원전 3,4호기

• 위치:울산시 울주군 서생면
• 시설용량: 1,400MW × 2기
• 노형:PWR(APR1400)
• 공사기간: ’16.06. ~ ’26.11. (본관기초굴착~ 준공)
• 공정률: 98.26%
• 종합설계용역 : 한국전력기술(‘14.04.11.)
• 원자로/터빈발전기 공급 : 두산에너빌리티㈜(‘14.08.28.)
• 원전연료공급 : 한전원자력연료㈜
• 시공업체: 삼성물산/두산에너빌리티/한화오션
• 주요공사현황:3호기 운영허가 취득4호기 AB FHA SFP “A/B” Fuel Rack 1차 설치 완료, ICI Detector 설치 완료, 4호기 AB FHA New Fuel Rack 1차 설치 완료 ('26.09 기준)
• 사업추진경위

• 인허가 취득



- 신한울 원전 3,4호기



• 위치: 경북 울진군 북면
• 시설용량: 1,400MW × 2기
• 노형: PWR(APR1400)
• 공사기간: ’24.09. ~ ’33.10. (본관기초굴착~ 준공)
• 공정률: 28.06%
• 종합설계용역 : 한국전력기술㈜
• 주기기(원자로설비, 터빈발전기) 공급 : 두산에너빌리티㈜
• 원전연료공급 : 한전원자력연료㈜
• 시공업체: 현대건설(주)/두산에너빌리티(주)/(주)포스코이앤씨
• 주요공사현황: 3호기 RCB 66’ Basement 작업중3호기 RCB 78’ Mudmat 완료3호기 8차 암반검사 수검 ('25.09 기준)
• 사업추진경위 및 주요공정 추진일정



• 인허가 취득



[원전해체]

- 해체: 시설운영을 영구적으로 정지한 후, 해당시설과 부지를 철거하거나 방사성오염을 제거함으로써 법 적용대상에서 배제 하기 위한 모든 활동(원자력안전법 제2조제24항)

- 해체과정:

- 해체 추진절차(안) 및 주요업무

• 영구정지 준비단계
  - 운영변경허가 신청(근거 : 원자력안전법 제21조2항)
  - 해체사업 계획수립, 최종노심 설계 등
• 영구정지 후 안전관리단계
  - 사용후핵연료 관리단계
  - 사용후핵연료 냉각운전, 임시저장시설 건설
  - 영구정지 후 안전관리(정지 후 최소5년 필요)
  - 해체사업 조직구성, 계통제염, 계통 분류 및 차단
• 해체계획서 승인 신청
  - 해체계획서 작성 (근거 : 원자력안전법 시행규칙 제22조 별지13호)
  -해체계획서 초안 의견수렴(공람, 공청회 등) (근거 : 원자력안전법 제103조 2항, 시행령 제145조)
  - 제염, 해체공사 사업기본계획 수립
  - 해체사업 계약체결
• 제염, 철거 및 부지복원
  - 제염, 철거, 복원 공사(근거 : 원자력안전법 제28조 3항)
  ▶오염/비오염 시설 제염 및 철거
  ▶ 원자로 및 내부구조물 절단작업
  ▶ 해체폐기물 처리, 처분, 이송
  - 해체완료, 허가종료(근거 : 원자력안전법 제28조 4~9항)
  ▶ 부지 잔류방사선 조사/평가 등
  ▶ 최종부지 상태보고서/해체완료 보고서 제출 및 최종검사

[해체기술]

- 원전해체 기술은 플랜트 철거, 기계, 제어 기술에 방사선안전 및 폐기물 관리등이 복합된 종합엔지니어링·융합기술
＊ 상용화된 일반산업 분야의 기술을 접목하여 방사선 환경에서 최적화
- 일부 해체작업은 고방사선의 극한 환경에서 이뤄지기 때문에 제염, 철거, 원격제어등 고난이도의 기술 필요

- 관련 기술 확보: 연구로 1,2호기/우라늄변환시설/ 운영 원전 대형기기 교체

- 공정 진행에 따른 분류

분야	기술개요	세부기술
설계 및 인허가	준비단계에 필요한 기술들로 사업관리기술, 비용평가, 특성평가, 계통 재설계 등이 핵심	사업관리, 엔지니어링, 특성평가, 방사선관리 등
제염	방사선방호 또는 방사성폐기물 저감 목적으로 시행되는 기기제염 또는 계통제염을 위한 기술	물리적, 화학적, 전기적 제염 등
해체	구조물 및 계통을 절단, 파쇄하기 위한 기술로 고방사선 원자로 원격절단 기술이 핵심	기계적 절단, 열적/전기적 절단, 원격제어 등
폐기물 처리	방폐물을 적절히 분류/처분하기 위한 기술로 특히 방사성폐기물 저감 및 재활용 기술이 핵심	고체/액체/기체 폐기물처리, 특수폐기물 처리, 재활용 등
부지복원	제염 및 해체 완료 후 부지를 제한적 또는 무제한적으로 사용하기 위해 복원하는 기술	잔류방사능 측정, 부지복원, 부지 규제해제 등



이외 해체와 관련된 내용들에 대해서 한수원에서는 고리1호기 해체 Q&A를 발간하여 지식을 공유하고 있다!



고리1호기 해체 Q&A.pdf

3.67MB



[원자력품질보증]: 구조물, 계통 또는 구성품이 가동 중에 제 기능을 만족하게 기능을 수행할 것이라는 확신을 주기 위하여 필요한 계획적이고 체계적인 모든 활동(KEPIC QAP-1)





[원자력 품질등급]:





품질보증관련 국내법

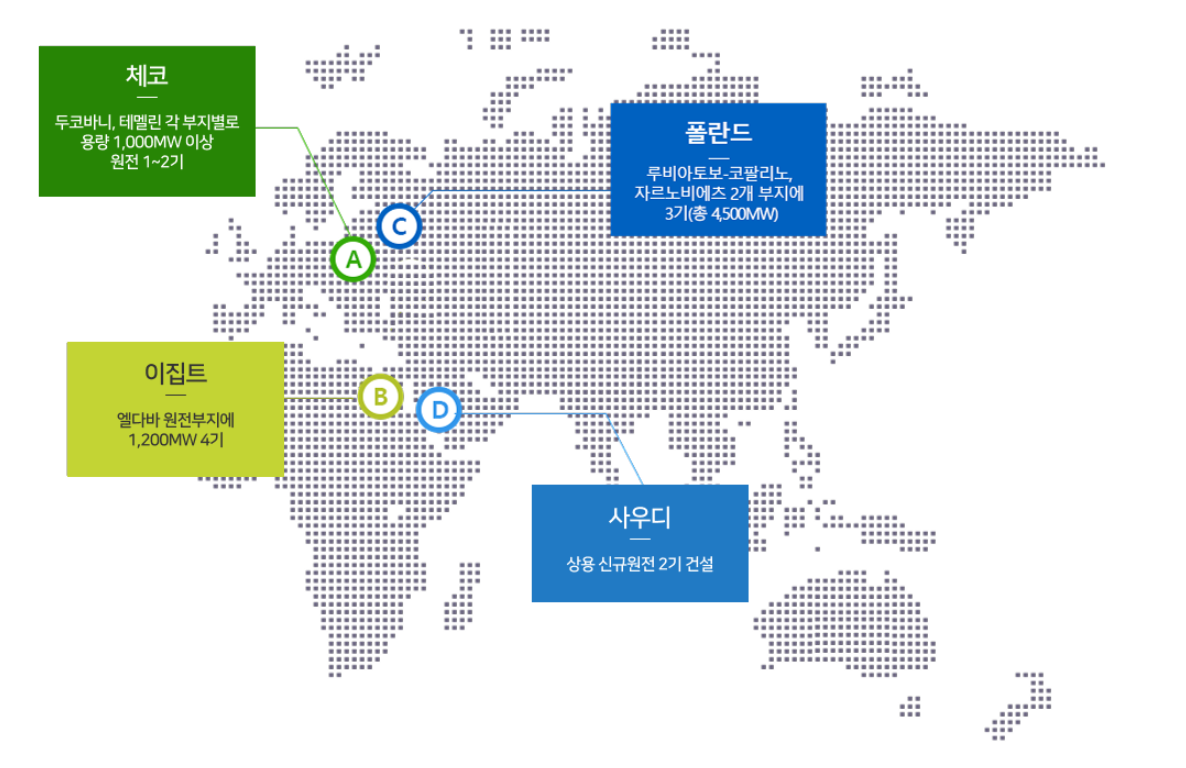

[해외사업]



• 체코 신규원전사업
  - 사업규모 : 두코바니 및 테믈린 지역에 1,200MW 이하 원전 최대4기
  - 발주방식 : 경쟁입찰
  - 발주처 : 체코전력공사(CEZ) 자회사
• 이집트 신규원전사업
  - 사업규모 : 엘다바 원전부지에 1,200MW 4기(VVER노형) 2차측 건설사업
  - 발주처 : ASE(Rosatom EPC 담당 자회사)
  - 진행현황 : 2차측 건설사업 계약체결(‘22.8)
• 폴란드 신규원전사업(민간주도 사업)
  - 사업규모 : 퐁트누프 부지에 APR1400 건설
  - 발주방식 : 공동사업개발
  - 발주처 : ZE PAK, PGE(폴란드 전력공사)
• 기타사업
  UAE 바라카 원전 준공. 루마니아, 네덜란드, 슬로베니아, 카자흐스탄, 필리핀 등 다양한 국가 신규원전사업 추진중

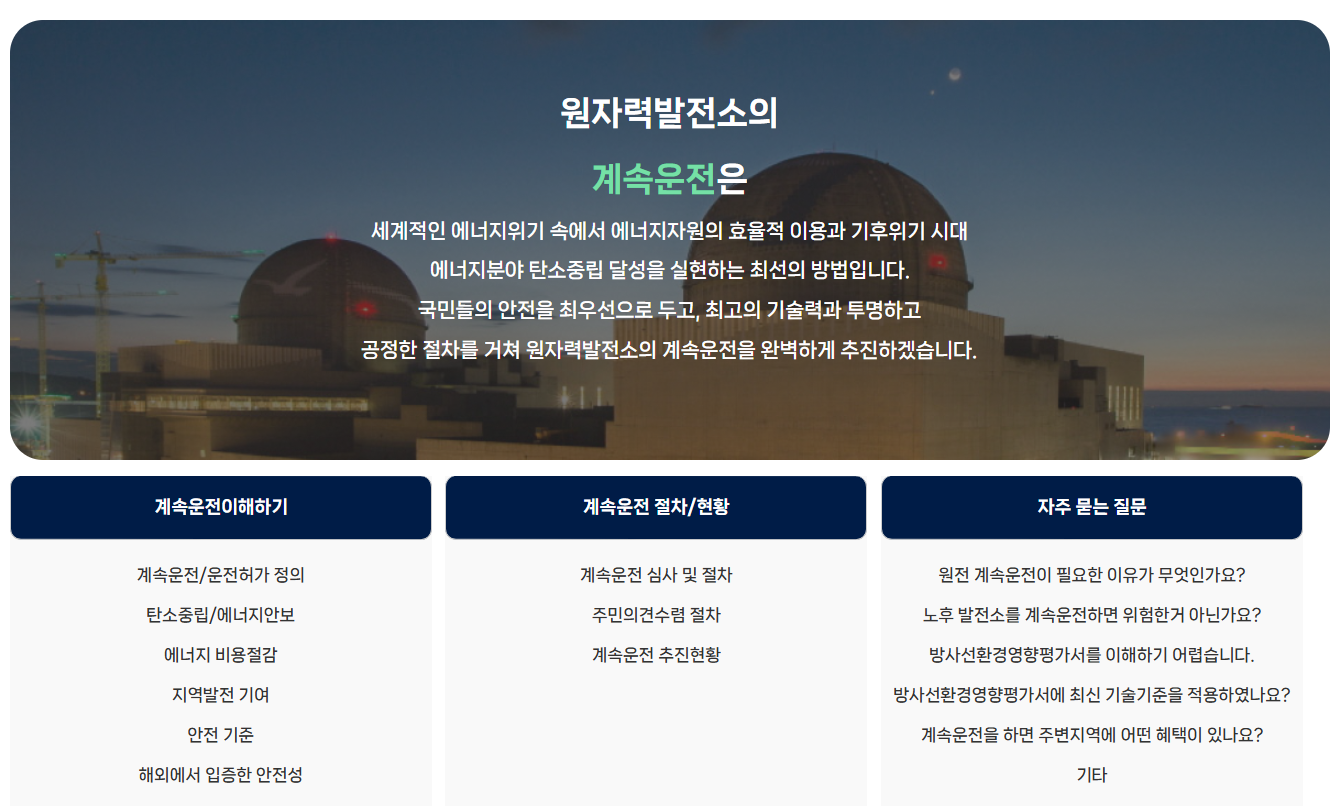

[계속운전]

원전계속운전 - 열린원전운영정보



계속운전 페이지에서는 다양한 계속운전 관련 자료들이 잘 정리되어 올라와있다!

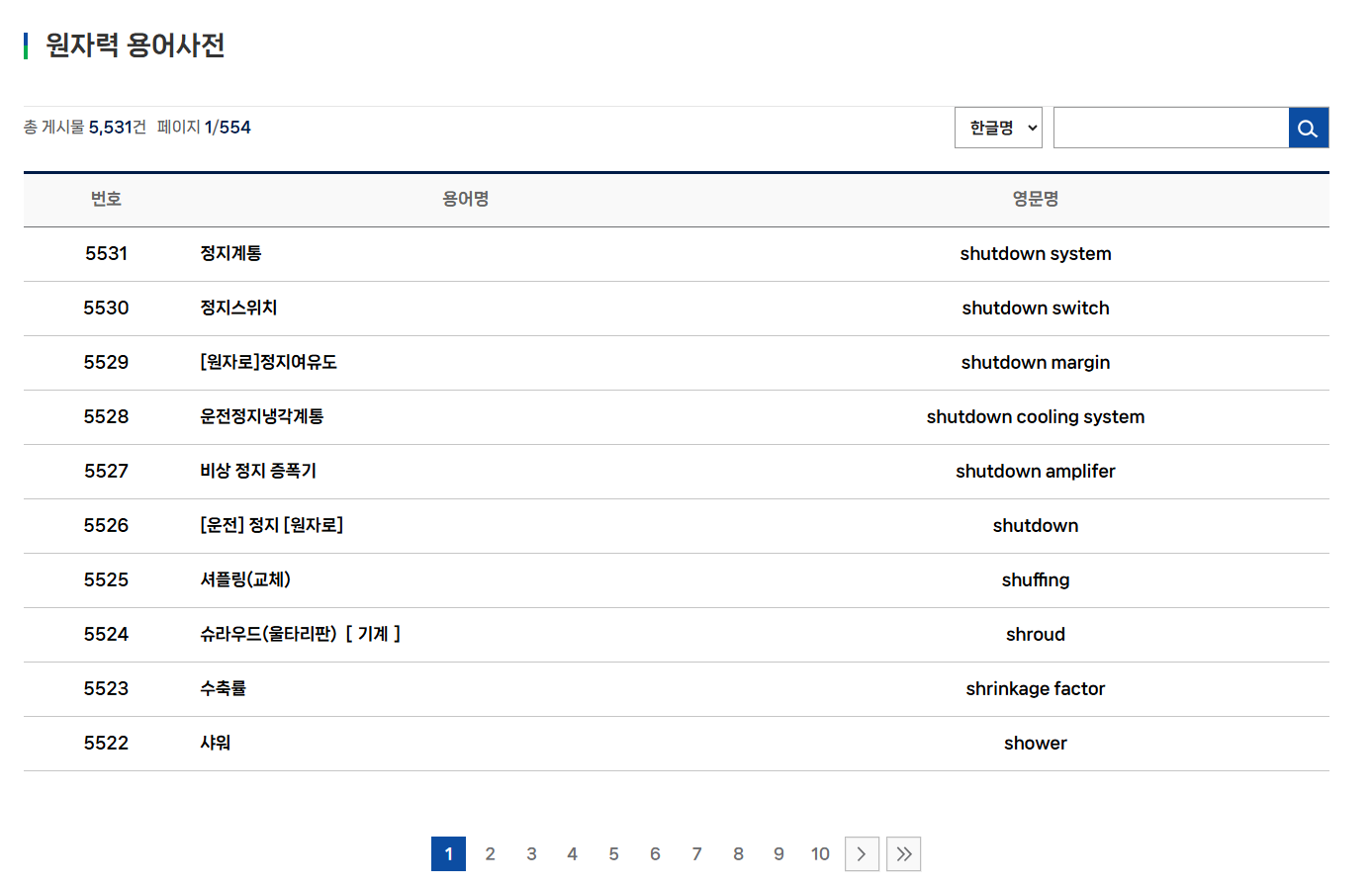

[원자력 용어사전]

원자력 용어사전 목록 - 열린원전운영정보



AI가 번역해준 단어들이 적절하게 원자력계 용어에 맞게 번역되었는지 의구심이 들거나 정의가 궁금할 때가 있다. 이럴 때, 검색해서 찾아보기에 용이하다!







한수원 홈페이지에 올라와 있는 지식들과 자료들에 대하여 확인해 보았다.



한수원 홈페이지에 직접 방문해서 자료를 얻었을 때 좋은점은 '공식적인' 자료를 얻을 수 있다는 점이다.



공부하거나 연구할 때 필요한 자료가 있다면, 한수원 홈페이지에 방문해보길 바란다!
